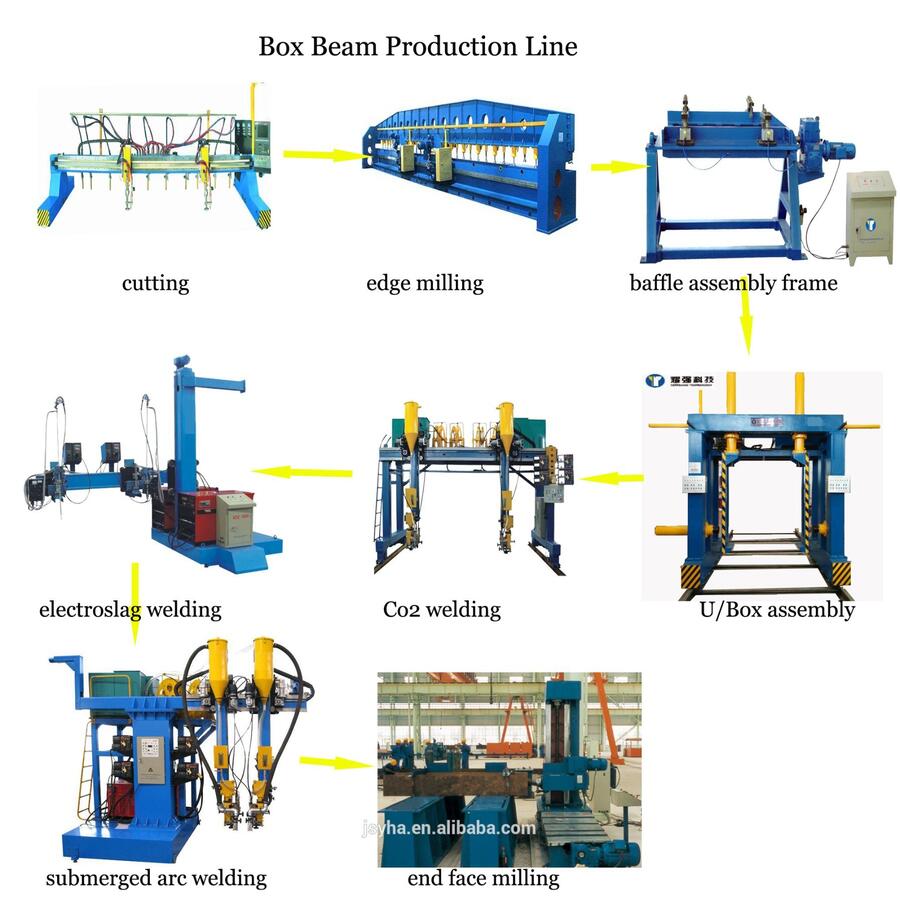

鋼板吊至切割機上 → 切割上下底板、左右腹板和內隔板→切割左右腹板兩 側坡口和電渣焊孔→組裝內隔板并裝入料框 →底板吊入輸送輥道上 → 將內隔 板裝配在底板上并手工定位點焊→ 吊入兩側腹板(提前裝配好鋼襯條） →啟動U 型裝配機裝配成U型梁 →將U型梁輸送到內隔板焊接區 →手工(或機器人焊接工 作站）完成U型梁內隔板雙邊焊縫焊接→冷卻探傷→輸送到箱型柱裝配區→ 吊入 上蓋板→啟動箱型柱裝配機裝配成箱型柱→輸送到電渣區→翻轉900 →啟動電渣 焊機完成箱型柱內隔板兩側電渣焊→翻轉900 →清除上下引熄弧口→翻轉900 →輸送到氣保焊打底區 →箱型柱上面兩條焊縫同時進行氣保焊打底 →翻轉1800 → 完成另兩條焊縫同時氣保焊打底→輸送到氣保焊填充區 →箱型柱上面兩條焊縫 同時進行氣保焊填充→翻轉1800 →完成另兩條焊縫同時氣保焊填充→輸送到雙 絲埋弧焊區→上面兩條焊縫同時進行雙埋弧焊蓋面→翻轉1800 →完成另兩條焊 縫同時雙絲埋弧焊蓋面→送到修補區進行修補探傷→
送到端面銑加工區→啟動 端面銑加工箱型柱端面→ 吊離工件→循環作業。
