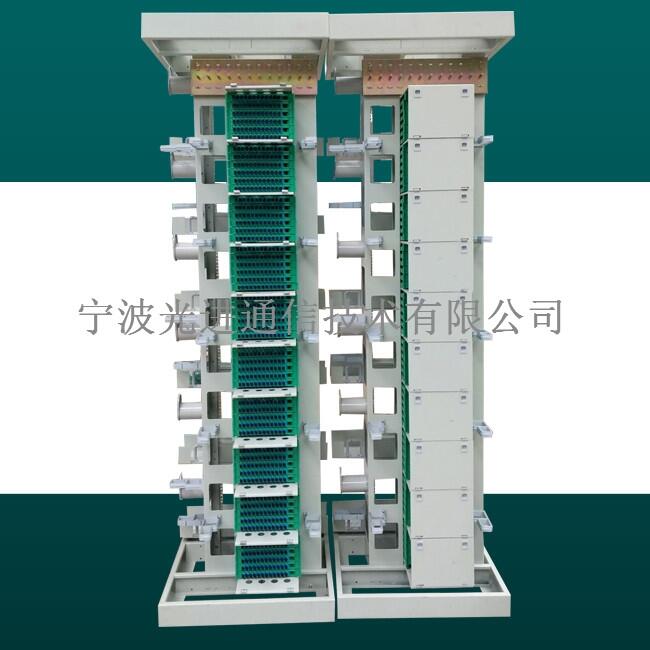

MODF光纖總配線架(滿配FC蘭配置介紹)
OMDF光纖總配線架光纖總配線架英文為Opticalfiber Main Distribution frame，簡稱OMDF。該設計是為了彌補ODF容量小、功能單一、線纜管理非常不便等缺點。OMDF的功能多樣化。
GPX2200-81型OMDF光纖總配線架 GPX167G-VIII型光纖總配線架 OMDF光纖總配線架現貨供應 廣電網絡OMDF光纖總配線架 OMDF光纖總配線架內部價格 開放式OMDF光纖總配線架 開放式OMDF光纖總配線架圖片
|
品牌 |
光進通信 |
|
產品名稱 |
OMDF光纖總配線架（OMDF MDF fiber） |
|
產品型號 |
GPX2200-81E型（GPX2200-81 e） |
|
產品類型 |
標準OMDF機架（Standard OMDF rack） |
|
鈑金厚度 |
1.5m |
|
機箱重量 |
80kg |
|
箱體顏色 |
灰白色（烤漆）（Gray (paint)） |
|
箱體尺寸 |
2200*550*550mm 2000*550*550mm |
|
產品材質 |
冷軋板（manufacture） |
|
產品質感 |
磨砂（Grind arenaceous） |
|
工作溫度 |
-40~ 85 |
|
存儲溫度 |
-40 ~ 85 |
|
包裝說明 |
紙箱（The cartons） |
一、光纜固定與保護功能
1、光纜金屬部分與機架絕緣;
2、裸纖保護軟管耐擠壓、耐老化；
3、后期布放的光纜固定不影響前期已布放光纜；
4、固定后的光纜金屬護套及加強芯可連接高壓防護接地裝置；
6、將光纜引入并固定在機架上，保護光纜及開剝后的纖芯不會受損傷；
5、光纜引入、固定和保護裝置能牢固可靠地固定光纜，不會出現松動、自由扭轉的現象。
二、調纖功能：通過光纖連接器插頭，能迅速方便地調度光纜中的纖芯及改變光傳輸系統的路由。
三、光纖成端功能：具有光纖成端裝置，以便于光纜、纖芯及尾纖接續操作、施工、安裝和維護，能固定和保護接頭部位平直而不位移，避免外力影響，保證盤繞的纖芯不受損傷。
四、光纖存儲功能：機架及單元內應具有足夠的空間，用于存儲余留光纖。其結構應便于維護割接中的跳纖調整，并便于拆除廢棄的跳纖。
OMDF應用
OMDF安裝場景：OMDF的安裝應盡量靠近OLT或其它設備機房，同時考慮出局管道、樓內豎井、槽道等物理通道的路由、容量等因素，可分為同層設置（或同機房）和不同層設置,具體設置可參照以下優先順序選擇：
1.在現有電纜總配線室空間條件滿足的情況下，優先選用電纜測量室設置OMDF；
2.在現有電纜總配線室空間條件不滿足的情況下，OMDF設備盡量與OLT設備同機房；
3.在現有OLT或傳輸機房空間條件都不滿足的情況下，可以同層設置或不同層設置單立的OMDF機房。
六、OMDF安裝對機房的要求：OMDF機房盡量選擇一個長度足夠的機房，使得OMDF盡量處于一列擺放，形成一個跳纖場。如果分成兩列擺放，列間跳纖只能走機房頂部走線架，不利于維護。
OMDF與其他設備同機房設置時，機房面積應根據機房的終期容量，綜合考慮OMDF、OLT、專線接入設備及電源等設備需求空間和預留空間；不同機房設置時，只需考慮OMDF所需空間和預留空間，同時要考慮在線測試設備的安裝位置預留。OMDF
1.OMDF與設備之間連接建議：OMDF與設備之間連接時，建議選用尾纜。根據不同的使用場景，可選用雙頭或單頭（在OMDF設備側熔接盤熔接）的尾纜
注：同機房或同層設置時，OMDF與設備之間的尾纜長度較好控制，建議選用雙頭尾纖連接或尾纖連接；不同層設置時，OMDF與設備之間的尾纜長度測量難度較大，建OMDF頭尾纜或選用廠家定制的單頭帶尾纖的室內光纜連接，在OMDF架的設備側選用12芯的熔配一體化托盤。
七、結束語：隨著OMDF的推廣和使用，逐步會解決機房光纜管理混亂、擴容難、維護難等問題。但是每一種新產品的引入都需要一定的磨合期，這就促使我們繼續深入研究如何與現有網絡的融合演進和長期的部署方案，以滿足未來用戶的大量業務需求。
