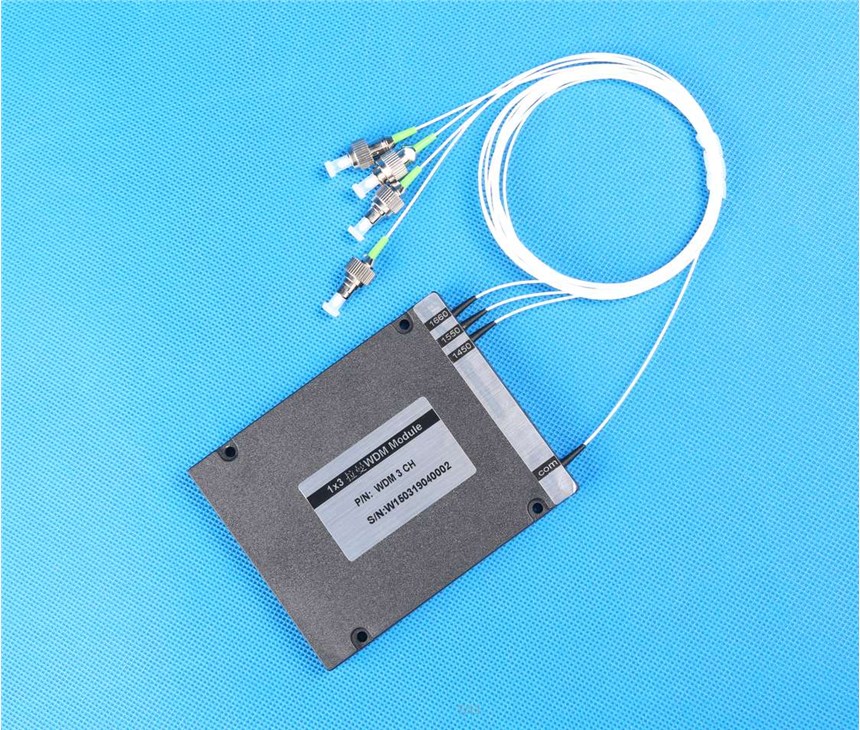

| 拉曼（Raman WDM波分復用器）模塊是利用薄膜技術制造的，它用于分離和結合不同的信號波長1550nm和1450nm，1660nm（或1650nm）。具有低損耗和高的隔離度的特性。廣泛應用于拉曼傳感器或其他纖維的測試或測量系統。 | |||||||||||||||||||||||||||||||||||||||
| 產品特點 |
|
||||||||||||||||||||||||||||||||||||||
| ? 高隔離度 | |||||||||||||||||||||||||||||||||||||||
| ? 低附加損耗 | |||||||||||||||||||||||||||||||||||||||
| ? 穩定性 | |||||||||||||||||||||||||||||||||||||||
| 應用 | |||||||||||||||||||||||||||||||||||||||
| ?拉曼傳感 | |||||||||||||||||||||||||||||||||||||||
| ?實驗研究 | |||||||||||||||||||||||||||||||||||||||
| 產品規格 | |||||||||||||||||||||||||||||||||||||||
| 指標名稱 | 單位 | 標準值 | 極限值 | ||||||||||||||||||||||||||||||||||||
| 中心波長 | nm | 1450, 1550, 1660 | |||||||||||||||||||||||||||||||||||||
| 帶寬范圍 | nm | 1445-1475, 1535-1565, 1645-1680 | |||||||||||||||||||||||||||||||||||||
| 插入損耗 | dB | 1.2 | Max. | ||||||||||||||||||||||||||||||||||||
| 隔離度 | dB | 50 | Min. | ||||||||||||||||||||||||||||||||||||
| 平坦度 | dB | 0.6 | Max. | ||||||||||||||||||||||||||||||||||||
| 偏振相關損耗 | dB | 0.1 | Max. | ||||||||||||||||||||||||||||||||||||
| 熱穩定性 | dB/℃ | 0.005 | Max. | ||||||||||||||||||||||||||||||||||||
| 波長穩定性 | nm/℃ | 0.002 | Max. | ||||||||||||||||||||||||||||||||||||
| 方向性 | dB | 35 | Min. | ||||||||||||||||||||||||||||||||||||
| 回波損耗 | dB | 35 | Min. | ||||||||||||||||||||||||||||||||||||
| 承受功率(CW) | mW | 300 (higher power available upon request) | |||||||||||||||||||||||||||||||||||||
| 光纖類型 | 62.5/125um, 50/125um Multi-mode Fiber or SM Fiber | ||||||||||||||||||||||||||||||||||||||
| 操作溫度 | ℃ | -5 to +50 | |||||||||||||||||||||||||||||||||||||
| 儲藏溫度 | ℃ | -20 to +85 | |||||||||||||||||||||||||||||||||||||
| 備注 | |||||||||||||||||||||||||||||||||||||||
| * 以上為不含接頭測試數據。含接頭后損耗增加0.3dB,回損減少5dB。 | |||||||||||||||||||||||||||||||||||||||
| 訂購信息 | |||||||||||||||||||||||||||||||||||||||
| RWDMM-AAA-B-C-DD-EE | |||||||||||||||||||||||||||||||||||||||
| 波長 AAA/AAAA | 光纖類型BB | 套管類型C | 尾纖長度 DD | 接頭類型 EE | |||||||||||||||||||||||||||||||||||
| 456 - 1450/1550/1660nm | M6 - 62.5/125 Fiber | B - 250um Bare fiber | 05 - 0.5m | NE - None | |||||||||||||||||||||||||||||||||||
| SSS - Specify | M5 - 50/125 Fiber | L - 900um Loose tube | 08 - 0.8m | FA - FC/APC | |||||||||||||||||||||||||||||||||||
| SM - SMF-28 Fiber | 2 - 2mm Loose tube | 10 - 1.0m | FP - FC/PC | ||||||||||||||||||||||||||||||||||||
| SS - Specify | 3 - 3mm Loose tube | 15 - 1.5m | SA - SC/APC | ||||||||||||||||||||||||||||||||||||
| SS - Specify | SP - SC/PC | ||||||||||||||||||||||||||||||||||||||
| LA- LC/APC | |||||||||||||||||||||||||||||||||||||||
| LP - LC/PC | |||||||||||||||||||||||||||||||||||||||
| SS - Specify | |||||||||||||||||||||||||||||||||||||||
