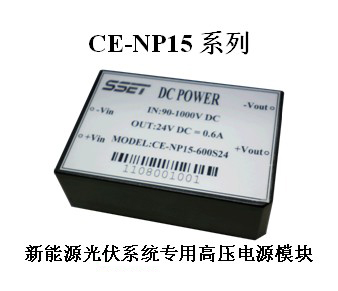

圣斯?fàn)朇E-NP15-600S05新能源光伏系統專用高壓電源模塊
超寬壓輸入范圍：90-1000V DC;
低紋波、噪聲;
具有輸出過載、短路保護;
高效率、高功率密度;
3000VAC高隔離耐壓;
專為光伏發電、風力發電等配套設備設計;
工業級設計，工作溫度-40~+85℃;
產品型號一覽表
| 產品型號 | 輸入電壓(VDC) | 主路輸出 | 紋波與噪聲(mV) | 效率(TYP) | ||
| Vo1 (V) | Io1 (A) | 最大容性負載 | ||||
| CE-NP15-600S05 | 600(90-1000) | 5 | 3 | 1000 | 100 | 76 |
| CE-NP15-600S12 | 600(90-1000) | 12 | 1.25 | 470 | 100 | 78 |
| CE-NP15-600S24 | 600(90-1000) | 24 | 0.625 | 100 | 100 | 80 |
輸入特性：
輸入濾波類型 LC ∏型濾波
啟動時間 ≤10ms
遙控方式 無
輸出特性：
電壓設定精度 輸出（Vo1） ±2.0%(標稱) 額定負載，標稱輸入電壓@25℃
負載調節率 輸出（Vo1）±1.0%(標稱) 標稱電壓輸入，10％～100％標稱負載
線性電壓調節率 ±1.0%(標稱) 額定負載，標稱輸入電壓范圍@25℃
過流保護 ≥110%,連續短路，自恢復
過壓保護模式 無
動態響應 25%的標稱負載階躍 △Vo1/△t 200us
