屬性：二位三通單電控電磁閥
接口螺紋：1/4

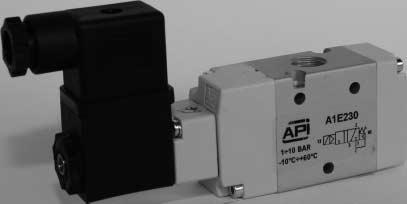

Valvole serie A1
1/4”, 3/2, ad azionamento elettrico
Esecuzioni
Versione Simbolo Codice Articolo
3/2 NC 12
2
13
10 034025 A1E230
3/2 NO 23
2
13
12 034040 A1E231
3/2 bistabile 12
2
13
10 034024 A1E232
3/2 NC
servopilotata
12
2
3 1
10 034039 A1K230
3/2 bistabile
servopilotata
12
2
13
10 034023 A1K232
A richiesta, fornibili secondo
Direttiva 94/9/CE - ATEX
II 2 GDc T5
Serie di valvole a spola, con guarnizioni statiche, ad alta portata,
per fissaggio tramite viti su parete o sottobase.
Bobine e connettori da ordinare separatamente.
Per bobine
Per connettori
Per sottobasi
tipo ASA12...
tipo A122...
tipo A1B2...
vedi pag. 2.200.1
vedi pag. 2.210.20
vedi pag. B.2.85.1
Codifica
Serie Azionamento Taglia Funzione
A1 E = elettrico
K = elettrico con
1 = 1/8”
2 = 1/4
30 = 3/2 NC
31 = 3/2 NO
servopilota 32 = 3/2 bistabile
50 = 5/2 monostabile
51 = 5/2 bistabile
70 = 5/3 CC
71 = 5/3 CO
72 = 5/3 CP
Caratteristiche tecniche
Fluido Aria compressa filtrata con o senza lubrificazione
Pressione d’esercizio 1 ÷ 10 bar
Temperatura -10°C ÷ +60°C
. Nominale 8 mm
Portata 1.100 Nl/min at 6 bar con ΔP 1 bar
Pressione minima di pilotaggio 1,5 bar Pressione minima servopilota: 1,5 bar
Installazione In ogni posizione
Comando manuale Bistabile
Tempo di risposta Azionamento: Disazionamento:
Materiali
Corpo: Alluminio
Fondelli: Materiale plastico
Spola: Alluminio nichelato chimicamente
Distanziali: Materiale plastico
Guarnizioni: Gomma nitrilica NBR
2.70.2
2
Valvole serie A1
1/4”, 3/2, ad azionamento elettrico
Versione Simbolo Codice Articolo
3/2 NC
2
3 1
12 10 034025 A1E230
3/2 NO
2
1 3
23 12 034040 A1E231
Versione Simbolo Codice Articolo
3/2 bistabile
2
3 1
12 10 034024 A1E232
2.70.3
Valvole serie A1
1/4”, 3/2, ad azionamento elettrico
Versione Simbolo Codice Articolo
3/2 bistabile
servopilotata
2
3 1
12 10 034023 A1K232
Versione Simbolo Codice Articolo
3/2 NC
servopilotata
2
3 1
12 10 034039 A1K230
Valvole serie A1
1/4”, 5/2 - 5/3, ad azionamento elettrico
