1．產品簡介
該產品是廣州虹科電子科技有限公司與西安交通大學電力電子與新能源研究中心聯合開發的一種Profibus現場總線通信節點。該通信節點基于DPC31協議芯片，同時支持PROFIBUS-DP和PA的從站設備。它符合PROFIBUS-DP和PA的協議規范，能夠和SIEMENS的主站卡進行連接和數據交換。和國外同類產品相比具有很高的性價比。
2．性能指標
◆支持PROFIBUS-DP和PA協議，符合EN57170和IEC61158協議；
◆標準的PROFIBUS-DP和PA驅動接口，支持異步和同步數據傳輸；
◆標準RS232接口，能夠與串行設備相連；
◆能夠通過撥碼開關設置選擇DP或PA總線及其相關模式；
◆能夠通過撥碼開關設置引導方式和總線方式；
◆供電5VDC。
◆用戶能修改溫度閾值和時間間隔；
◆留有引出I/O端口，供再次開發使用。
3．技術特點

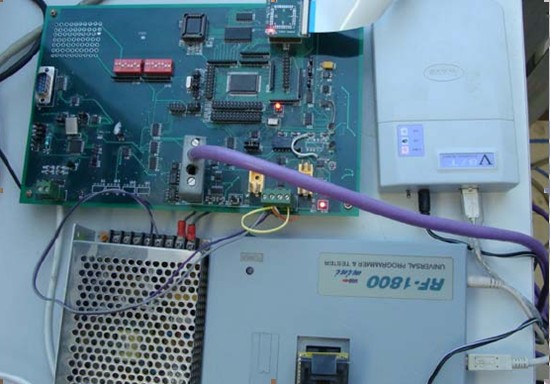

PROFIBUS-DP/PA通信節點以協議芯片DPC31為基礎，完全滿足PROFIBUS-DP協議和PROFIBUS-PA協議。通過搭建PROFIBUS-DP/PA網絡對通信節點進行調試，通過溫度仿真實驗成功的實現了PROFIBUS-DP網絡上的數據交換，從而實現了預定目標，完成調試任務。通信節點有以下特點：
◆在協議芯片的選擇上，充分了解后選擇了完全集成了所有PROFIBUS狀態機的DPC31，這樣就省去了很多固件的麻煩，只需集中精力在上層的應用開發上。
◆可以通過8位的撥碼開關設置通信節點的引導模式、總線模式、DP/PA選擇即測試仿真選擇等，提高了用戶的可操作性。
◆考慮到目前工業現場中串口的通用性，在串口側連接了RS232電路，可以方便的將節點與已有的帶有串口的設備相連。
◆在軟件的設計中，大量使用了結構數據類型來描述DPC31的結構和報文結構，使得程序的可讀性、可維護性和操作性更加方便。在軟件的總體設計中采用了模塊化的設計，使得對功能和操作的改變更具有獨立性。
◆DPC31作為協議芯片能處理PROFIBUS-DP/PA的協議，前提是要對它進行正確的初始化和配置，而其操作和配置完全是基于從站狀態機、報文的結構和順序。
