螺旋閘門用于建材、冶金、礦山、電力、化工、玻璃、輕工、糧食等行業的庫頂、庫底及進出口等。
是控制流量變化較大，啟動頻繁，切斷迅速的理想設備。
結構特點：
結構簡單、操作靈活、重量輕、無卡阻、切斷快，特別適用于各類無粘度的固體、粉料及小于 Φ 10mm 的顆粒料，晶粒料的輸送及流量調節，安裝不受角度限制， 操作方便， 能隨時調節開度。該閥門有手輪和鏈輪操縱兩種操作形式， I 型為手輪， II 為鏈輪。單向和雙向兩種結構形式， LZD 為單向、 LZS 為雙向。
工作原理 ：

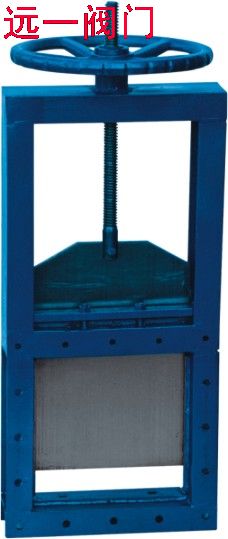

主要由框架、閘板、絲桿、螺母等零件構成，用手轉動手輪使絲桿帶著絲桿螺母和閘板沿水平方向往復運動，達到閘門的啟閉目的。
主要零件材料及連接尺寸
|
類別 |
A×A |
B×B |
C×C |
H |
L |
n-d |
重量 |
|
單向 |
200×200 |
256×256 |
296×296 |
820 |
100 |
8-Φ12 |
62 |
|
250×250 |
306×306 |
346×346 |
930 |
100 |
8-Φ14 |
70.5 | |
|
300×300 |
356×356 |
396×396 |
1050 |
100 |
8-Φ14 |
81 | |
|
400×400 |
456×456 |
496×496 |
140 |
100 |
12-Φ14 |
114 | |
|
450×450 |
510×510 |
556×556 |
1450 |
120 |
12-Φ18 |
130 | |
|
500×500 |
560×560 |
606×606 |
1610 |
120 |
16-Φ18 |
147 | |
|
雙向 |
600×600 |
660×660 |
706×706 |
1830 |
120 |
16-Φ18 |
169 |
|
700×700 |
770×770 |
820×820 |
2130 |
140 |
20-Φ18 |
236 | |
|
800×800 |
870×870 |
920×920 |
2440 |
140 |
20-Φ18 |
303 | |
|
900×900 |
974×974 |
1030×1030 |
2660 |
160 |
27-Φ23 |
424 | |
|
1000×1000 |
10741074 |
1130×1130 |
2870 |
160 |
24-Φ23 |
636 | |
|
說明 |
LMD-單向 |
I-手輪 |
距地面小于1.7米用手輪，大于1.7米用鏈輪 鏈條節數M=0.105X-113（X是絲桿中心離地面度度） | ||||
使用說明：
本閥可水平安裝或垂直安裝 ， 安裝時兩法蘭連接中間必須加密封墊片 ， 然后鎖緊螺栓。
操作時手輪順時針旋轉為閥關，反之為開，不得在手輪上再增加輔助杠桿。
若長期存放應使設備處于關閉狀態，各傳動部位應加潤滑油，不允許露天存放或堆置。
