一、基本概述
堆垛機伸縮貨是具有一種高度智能化和信息化的移載機構，簡稱：堆垛機貨叉、伸縮貨叉等，又名：堆垛機移載貨叉、堆垛機雙向伸縮貨叉、堆垛機伸縮牙叉等，主要用于堆垛機對物料的精準搬運或移載，它是堆垛系統的重要組件，具有強大的運載能力、靈活的雙向伸縮功能、準確的定位功能，可根據控制系統發出的指令，通過電機的驅動，輕松叉取或移載巷道兩邊貨架上任意位置的物料，具有安全快捷、節能高效之特點，廣泛應用于立體庫、智能倉儲系統中！
二、結構設計
一噸載荷量標準托盤堆垛機伸縮貨叉是由上叉體(前叉體)、中叉體、下叉體（固定叉體）等三段叉體疊加在一起組成的，輔以導向滾輪（軸承）、導向滑塊、齒輪齒條、鏈輪鏈條、限位開關（行程開關）、中位開關（接近開關）、扭力限制器、編碼器、驅動器、電機、減速機、聯軸器等部件構成的一個完整的伸縮或移載機構！
三、工作原理
貨叉的下叉體（固定叉體）直接安裝在載貨臺上，中叉體在齒輪齒條鏈條的驅動下，向外移動大約自身長度的一半（注*可根據實際移載距離設定，但不超過叉體自身長度的60%），上叉體（前叉體）再從中間叉體的中點繼續向外延伸！
二、1000kg載荷量標準托盤堆垛機伸縮貨叉主要參數
(1).托盤規格：1200mmx1000mm、1200mmx1100mm、1200mmx1200mm
(2).額定載荷：1000kg
(3).負載上限：額定載荷+30%
(4).叉體長度：1200mm
(5).單向行程：1350mm
(6).行程余量：+30～50mm
(7).空載撓度：≤2mm
(8).滿載撓度：≤15mm
(9).空載速度：60m/min
(10).滿載速度：30～40m/min
(11).定位精度：±2mm
(12).空載加速：1m/sx（可調）
(13).滿載加速：0.5m/sx（可調）
(14).輸出轉速：79rpm/min
(15).制動電壓：220v/380v
三、1000kg載荷量標準托盤堆垛機伸縮貨叉常用配置
[1].叉體材料：42CrMo（經過二次鍛打）
[2].滾動軸承：IKO或KIS
[3].傳動鏈條：桂盟鏈條
[4].導向滑塊：UPE超高分子
[5].扭力限制器：Mikipulley
[6].限位開關（行程開關）：D4MC-5020-Nomron
[7].中位開關（接近開關）：NBN4-12GM40-E2 P+F
[8].編碼器： TR（帝爾）、kubler（庫伯勒）
[9].動力配置：電機規格：SEW R37 1.2kw變頻電機（也可采用伺服電機）
[10].整體重量：285kg/套（含電機、減速機）
四、集維工廠簡介
安徽集維智能裝備有限公司[馬鞍山市]是一家集研發、設計、生產、銷售為一體的堆垛機伸縮貨叉生產制造企業，擁有完整的質量管理體系、榮獲數十項專zhuan利證書、豐富的設計經驗、雄厚的加工實力，完全自主設計、自行生產，具備年生產1600多臺套各類堆垛機雙向伸縮貨叉[堆垛機移載貨叉]的制造能力，具有快速完成方案的設計能力、短期交付的加工制造能力，具備提前交付或快速交付的應急能力，是業內較具規模的實體工廠，可隨時為您量身定制各種類型的堆垛機伸縮貨叉！

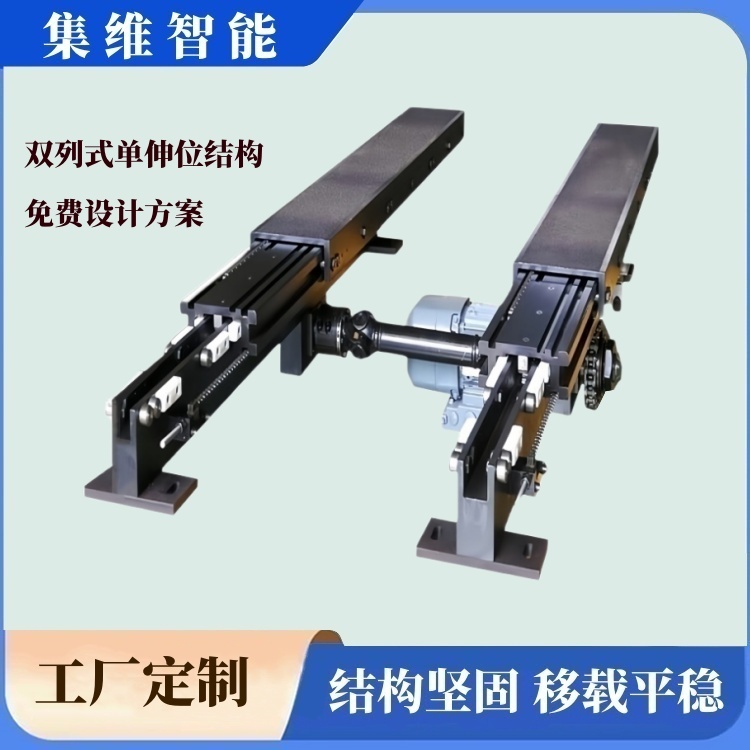

【上圖】AHJW集維品牌：堆垛機伸縮貨叉（不同款式展示圖）1
【上圖】AHJW集維品牌：堆垛機伸縮貨叉（不同款式展示圖）2
【上圖】AHJW集維品牌：堆垛機伸縮貨叉（不同款式展示圖）3
【上圖】AHJW集維品牌：堆垛機伸縮貨叉（不同款式展示圖）4
【上圖】AHJW集維品牌：堆垛機伸縮貨叉（不同款式展示圖）5
【上圖】AHJW集維品牌：堆垛機伸縮貨叉（方案圖）
【上圖】AHJW集維品牌：堆垛機伸縮貨叉（優勢簡介）
【上圖】集維工廠（資質證書）
【上圖】集維工廠（企業外景）
