一產品簡介

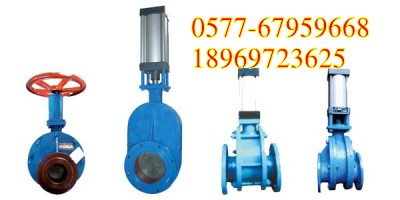

SHBF系列雙插板閥是我公司研發生產的新型耐磨氣動閥門，分緊湊型和汽缸閥體分離型兩種，主要在火力發電企業粉煤灰氣力輸送系統中做倉泵出料閥，平衡閥（排氣閥），排堵閥用。也可用于電力及冶金，建材，化工等行業中其它散狀物料輸送系統。
本產品的插板和密封面均采用進口碳化鎢合金材料噴涂并經特殊工藝處理，增強了耐磨性和耐腐蝕性，使其使用壽命大大延長，用戶可長期無維護使用。
本公司還可根據用戶要求，配置產品的現場狀態指示和遠距離自動控制附件，并可根據現場特殊情況進行非標件設計和制作。
二主要技術參數：
1、 閥門通徑：DN50 DN65、DN80、DN100、DN125、DN150、DN200
2、 介質溫度：<200C
3、 工作壓力：<1.0Mpa
三 外型及安裝尺寸（附圖）：
|
規 格 |
外形尺寸 |
安 裝 尺 寸 | |||
|
H |
D |
D1 |
L |
n--Φd | |
|
DN50 |
413 |
160 |
125 |
190 |
4--Φ18 |
|
DN65 |
463 |
180 |
145 |
190 |
4--Φ18 |
|
DN80 |
469 |
195 |
160 |
215 |
4--Φ18 |
|
DN100 |
534 |
215 |
180 |
250 |
4--Φ18 |
|
DN125 |
650 |
245 |
210 |
260 |
8--Φ18 |
|
DN150 |
740 |
280 |
240 |
280 |
8--Φ23 |
|
DN200 |
995 |
335 |
295 |
320 |
8--Φ23 |
