pan="3"> 1. 實時采樣率高達1GSa/s | ||
|
2. 存儲深度高達1Mpts，雙通道時512kpts每通道 | ||
|
3. 豐碩的觸發性能：邊緣、視頻、脈寬、斜率、交替 | ||
|
4. 5.6英寸64K色TFT彩色液晶屏，波形顯示清楚自然 | ||
|
5. 超薄設計，體積玲瓏，大大削減桌面占用面積 | ||
|
6. 集成USB Host，撐持U盤存儲、USB接口打印和間接系統進級 | ||
|

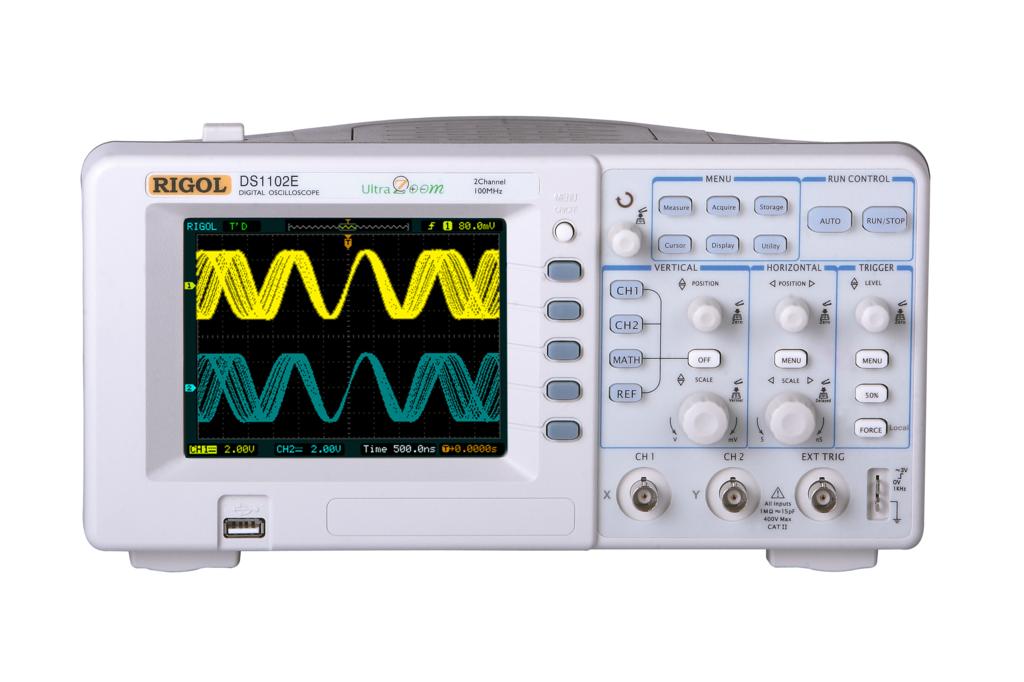

型號 |
DS1102E |
DS1052E |
|
帶寬 |
100MHz |
50MHz |
|
接口 |
USB Host，USB Device，RS-232，P/F Out | |
|
產物型號 |
DS1102E |
DS1052E |
|
帶寬 |
100MHz |
50MHz |
|
存儲深度 |
1Mpts(單通道)，512kpts(雙通道) | |
|
通道數 |
雙通道 + 外觸發 | |
|
實時采樣率 |
1GSa/s(單通道)，500MSa/s(雙通道) | |
|
等效采樣率 |
25GSa/s |
10GSa/s |
|
回升時候 |
3.5ns |
7ns |
|
時基規模 |
2 ns/div - 50 s/div |
5 ns/div 至 50 s/div |
|
觸發模式 |
邊緣、視頻、脈寬、斜率、交替 | |
|
垂直靈敏度 |
2 mV/div 至 10 V/div | |
|
垂直分辨率 |
8 bits | |
|
滾動規模 |
500ms/div 至 50s/div | |
|
光標測量 |
手動模式、追蹤模式和主動測量模式 | |
|
數學運算 |
+，%26minus;，%26times;，F(xiàn)FT | |
|
內部存儲 |
10組波形、10組設置 | |
|
U盤存儲 |
位圖存儲、CSV存儲、波形存儲、設置存儲 | |
|
接口 |
USB Device，USB Host，RS-232，P/F Out(光電隔離) | |
|
顯示 |
5.6英寸64k色TFT彩色液晶屏，320 %26times; 234分辨率 | |
|
電源 |
寰球通用，100-127V/45-440Hz，100-240V/45-65Hz，50W最大值 | |
