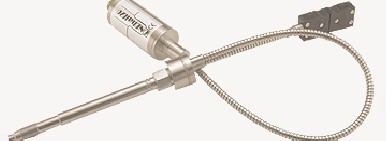

PT133溫壓一體熔體壓力傳感器
性能特性 機械及封裝特性
輸入電壓： mV/V：10Vdc（推薦），12Vdc（最大）
V,mA: 14-36Vdc
傳感器技術： 四臂貼片式
Wheatstone 電橋
模擬信號輸出： 3.33mV/V ,0-5V,0-10V 或 4-20mA 膜片溫度： 750°F (400°C)，最大
精度： ±0.5% FS 膜片材質： 15-5 PH SS
重復性： ±0.2% FS 過程連接： 1/2-20 UNF 和
M14×1.5 螺紋
電氣最高
工作溫度：
mV/V, mA: 185°F (85°C) 電氣連接件： Bendix PT02A-10-6P
過載能力： 2x FS 安裝扭矩： 500 in/lbs，最大
壓力量程 (bar)： 200bar、350bar、500bar 或 700bar 溫度傳感器（可選）： E、J 或 K 型熱電偶
配有 3 英寸軟管
壓力單位： PSI、Bar、KPa、或 MPa 認證 & 證書
標志、證書、注冊：
專利產品
零點調整 (±% FS)： mV/V: No, mA: ±20% CE 認證，
零點平衡設置 (±% FS)： mV/V: ±10%; mA: ±0.5%
零點漂移（過程溫度變化）： 3.5bar/100˚F (7bar/100˚C) 推薦配件
橋路電阻： mV/V：345 Ω，最小 安裝孔加工工具套
件：
零件代號GJ
負載電阻： mA：1100Ω，最大 6 針 Bendix
匹配連接器：
零件代號 6PIN
絕緣電阻： mv/V: 1000 MΩ @50Vdc;
mA: 100 MΩ @50Vdc
固定架（電子設備）： 零件代號 ZJ
電纜組件、指示計，
內置校準 (R-Cal)： 80% FS ±1% FS 配套控制器：
* 精度定義是以滿刻度百分比來表示的綜合精度
特點
● 可選 mV/V ,V 或 mA 輸出
● 200bar 至 700bar 的壓力量程范圍
● 可選溫度傳感器集成功能
● 內置80%校驗功能
產品描述
PT133系列傳感器可輸出
3.33mV/V ,0-5V,0-10V 或 4-20mA 種信號，適用于絕大多數壓力指示
儀。同時可選擇集成E 型、 J 型或 K 型熱電偶以提供熔體溫度信號。
PT133系列傳感器過程連接口為標準 1/2-20 UNF 螺紋。
