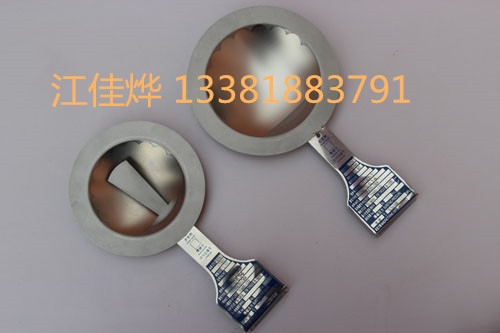

單層預拱金屬膜片與鱷齒環組合而成，爆破壓力主要由材料的壓縮應力失穩失效決定。使用時，凸面接觸介質，凹面朝向泄放側，爆破片承受均勻的壓縮載荷。當系統超壓時，爆破片反向失穩，拱面在一瞬間完全反轉，被鱷齒環割破，泄放壓力，從而起到保護系統安全的作用。
技術特性表
|
產品類型 |
反拱鱷齒型爆破片 |
|
結構與受載示意 |
|
|
受力范圍 |
壓縮 |
|
泄放口經范圍mm |
25~300 |
|
適用介質 |
氣、氣液混合、粉塵 |
|
常溫爆破壓力范圍MPa |
0.05~10 |
|
可否承受真空 |
可 |
|
配用夾持器類型 |
YJ |
|
是否使用易燃易爆介質 |
適用 |
|
操作壓力比 |
≤90% |
|
抗壓力疲勞能力 |
好 |
|
可否與安全閥串聯使用 |
可 |
|
注意事項 |
凸面?zhèn)缺仨毚嬖谝欢w積的氣體環境 凹面?zhèn)葒?yán)禁積存液體、粉灰及膠粘狀物 |
|
|
|
