多楔帶傳動特點及應用

  多楔帶傳動綜合了三角帶傳動和平帶傳動的優點，多楔帶又稱多槽帶或多溝帶屬于特殊帶，常見的特殊帶有多楔帶、汽車用帶、寬V帶(無極變速)、雙面V帶(正反兩面?zhèn)鲃?和圓形帶。它的傳動功率較大，運行平穩。

  一、 多楔帶結構

  在繩芯結構平帶的基體下有幾條楔角為40°的縱向V形楔的環形帶。工作面是楔形的側面。帶材質國標有橡膠(采用模壓工藝)和聚氨酯(采用澆注工藝)兩種，主要以前者為主。后者聚氨酯型帶體采用澆注成型，摩擦系數大，并有良好的耐磨、耐油性能;但允許工作溫度低。

  二、 多楔帶特點

  同時具有平帶柔軟，V帶摩擦力大的特點，比V帶傳動平穩，外廓尺寸小，傳動效率高(92%～97%)。傳遞相同功率時，其結構寬度較普通V帶傳動小50%。

  多楔帶傳遞功率大(沿帶寬最多可用到75楔)，帶速達40m/s，最大傳動比可達37，還可實現多從動輪傳動。

  附：帶傳動的效率(約在80%~98%)

  三、 多楔帶應用范圍

  結構緊湊的傳動，特別是用于要求V帶根數多或輪軸垂直地面的傳動;還可用于多軸傳動。多楔帶主要用于傳遞功率較大而結構要求緊湊的場合，傳動比可達1：10，帶速可達40m/s

  四、 多楔帶皮帶類型

  常見的皮帶類型(IOS(國際標準化組織)Standard，單位為mm)公制：PH、PJ、PK、PL、PM。[注：RMAStandard(美國橡膠標準)(單位為inch英寸(in.))皮帶類型英制：H、J、K、L、M]。

  多楔帶屬于標準件，已制訂有國際標準ISO9982:1991，采用有效寬度制，有五種截面尺寸。我國標準等效采用國際標準。其長度為標準值，具體長度查閱設計手冊或產品樣本。

  多楔帶主要參數：

  型號(PH、PJ、PK、PL、PM)、楔角(40°)、楔距、帶高、峰數(楔數)、楔頂圓弧半徑、楔底圓弧半徑、帶的有效長度及極限偏差

  帶的截面尺寸(GB/T16588-1996)(單位：mm)

  注：1)楔距累積誤差是一個重要參數，但受帶的工作張力和抗拉體彈性模量的影響。

  2)楔數按客戶要求切割。

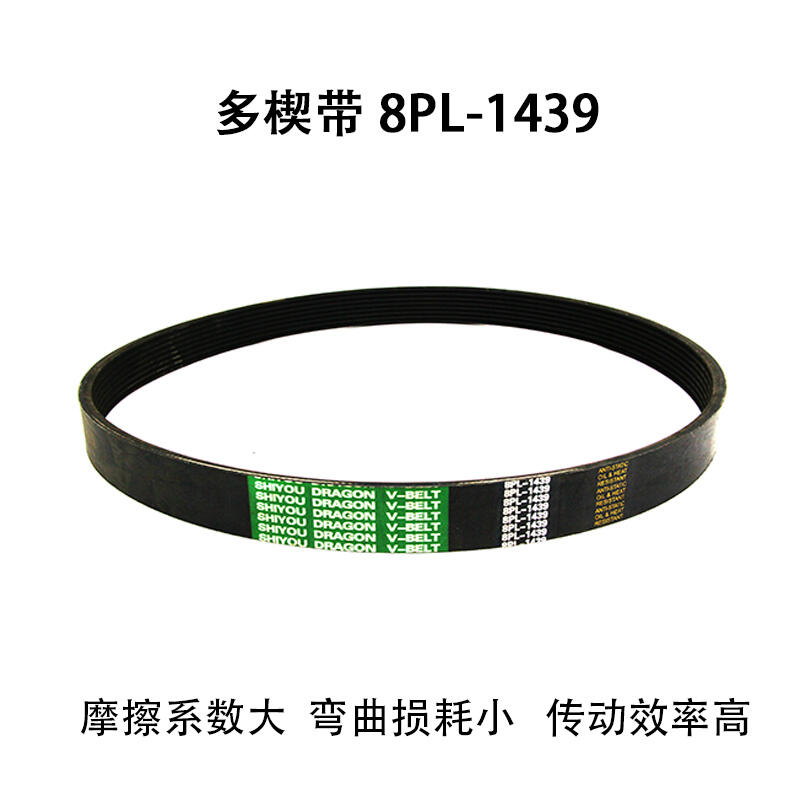

  多楔帶的標記方法：楔數-型號-有效長度

  例如：10PM3350

  含義為楔數為10型號是PM有效長度為3350的多楔帶。

  不同類型皮帶主要應用領域：

  英寸制國家的多楔帶帶型符號中沒有“P”字，兩者尺寸基本一致。PH型用于傳遞運動，PK主要用于汽車，PJ、PL、PM多用于一般工業設備。

  4、多楔帶輪保護與保養便利，運動時不需要光滑，保護的費用較低。

  5、多楔帶輪速度比的規模大，一般能夠到達10，線速度能夠到達50M/S，具有比較大的功率傳遞規模，能夠到達幾瓦乃至幾百瓦。

  6、多楔帶輪能夠用于長距離的傳動中，兩個多楔帶輪傳動的中心距離能夠到達10M以上。

  7、相對于普通傳動帶輪的傳動來說，多楔帶輪輪體的預緊力較小，所以軸和軸承上面所受的載荷就小。
