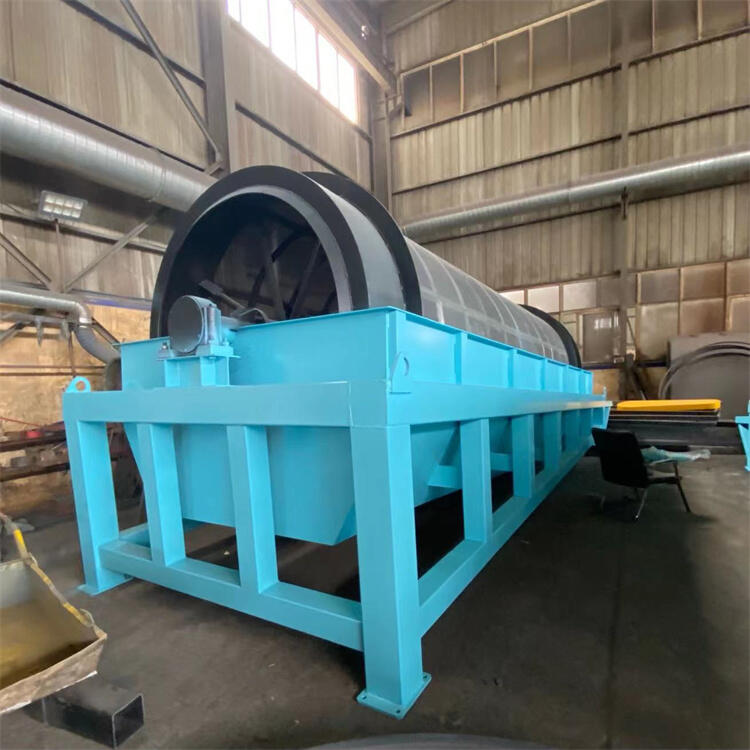

無軸滾筒篩主要由電機、減速機、滾筒裝置、機架、密封蓋、進出料口組成。滾筒裝置傾斜安裝于機架上。電動機經減速機與滾筒裝置通過聯軸器連接在一起，驅動滾筒裝置繞其軸線轉動。當物料進入滾筒裝置后，由于滾筒裝置的傾斜與轉動，使篩面上的物料翻轉與滾動，使合格物料（篩下產品）經滾筒外圓的篩網排出，焦炭滾筒篩分機規格型號，不合格的物料（篩上產品）經滾筒末端排出。由于物料在滾筒內的翻轉、滾動，使卡在篩孔中的物料可被彈出，防止篩孔堵塞。
滾筒共分三段，每段長80cm，直徑60cm，孔徑分別為13mm、50mm、200mm。其中第一段的透篩成分主要是細顆粒的煤灰、泥土等，還有細小的金屬顆粒；第二段的透篩成分主要包括小磚塊、石塊、部分塑料、紙張等；第三段的透篩成分有紙張、塑料、竹木、橡膠等。滾筒篩的使用為后續風選創造了非常有利的條件。
滾筒篩主要技術參數
|
型號 |
筒體規格 m |
筒體 傾角 |
筒體轉速 rpm |
篩孔尺寸 mm |
zd進料粒度 mm |
產量m3/h |
電機功率 kW |
|
|
篩孔2mm |
篩孔20mm |
|||||||
|
GTS-Φ800*2000 Φ800*2000 |
Φ0.8X2 |
6° |
32 |
2-20 |
網孔尺寸X2.5 |
7 |
30 |
3 |
|
GTS-Φ800*3000 |
Φ0.8X3 |
6° |
32 |
2-20 |
網孔尺寸X2.5 |
8 |
50 |
3 |
|
GTS-Φ1000*3000 |
Φ1X3 |
6° |
25 |
2-20 |
網孔尺寸X2.5 |
10 |
60 |
4 |
|
GTS-Φ1000*4000 |
Φ1X4 |
6° |
25 |
2-20 |
網孔尺寸X2.5 |
11 |
80 |
4 |
|
GTS-Φ1200*3000 |
Φ1.2X3 |
6° |
20 |
2-20 |
網孔尺寸X2.5 |
12 |
100 |
5.5 |
|
GTS-Φ1200*4000 |
Φ1.2X4 |
6° |
20 |
2-20 |
網孔尺寸X2.5 |
14 |
120 |
5.5 |
|
GTS-Φ1200*5000 |
Φ1.2X5 |
6° |
20 |
2-20 |
網孔尺寸X2.5 |
15 |
140 |
5.5 |
|
GTS-Φ1500*3000 |
Φ1.5X3 |
6° |
17 |
2-20 |
網孔尺寸X2.5 |
16 |
120 |
5.5 |
|
GTS-Φ1500*4000 |
Φ1.5X4 |
6° |
17 |
2-20 |
網孔尺寸X2.5 |
18 |
150 |
7.5 |
|
GTS-Φ1500*5000 |
Φ1.5X5 |
6° |
17 |
2-20 |
網孔尺寸X2.5 |
20 |
180 |
11 |
|
GTS-Φ1500*6000 |
Φ1.5X6 |
6° |
17 |
2-20 |
網孔尺寸X2.5 |
22 |
200 |
11 |
