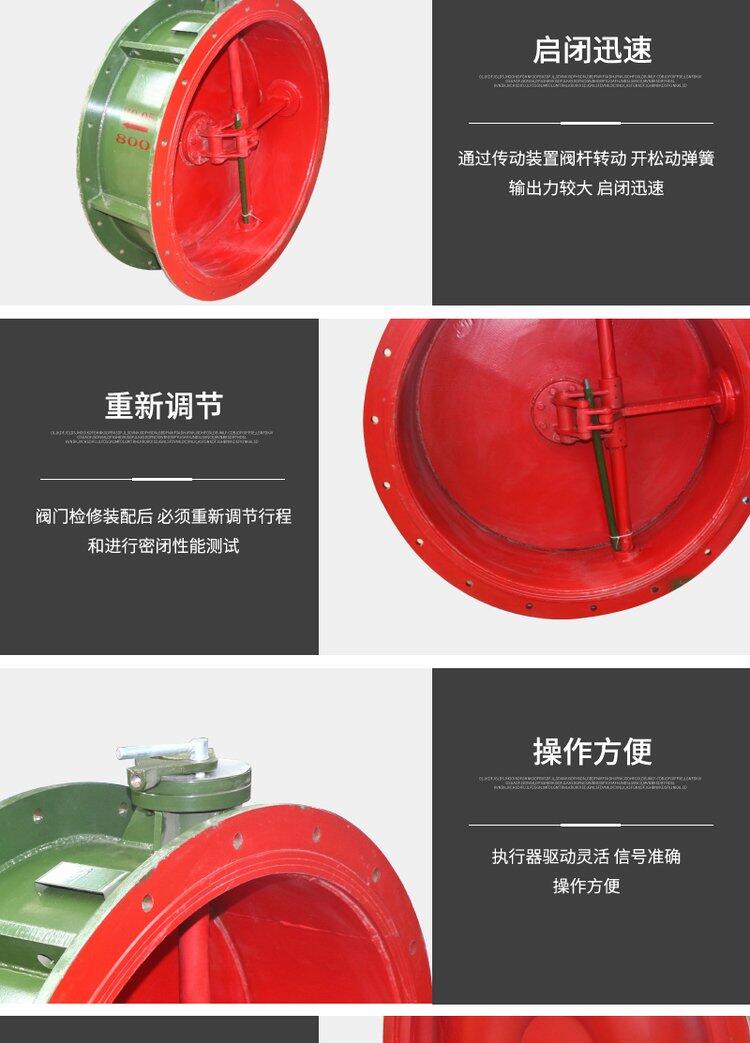

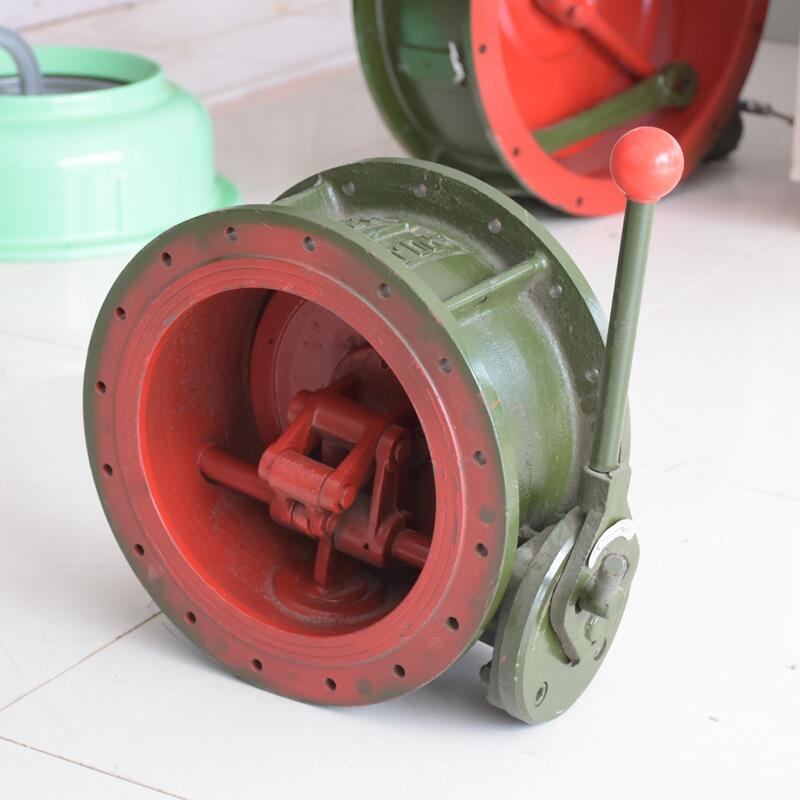

SMF雙連桿手動密閉閥門 一、用途SMF手動雙連桿密閉閥門是人防通風系統中*管道密閉和轉換通風方式不可缺少的通風控制設備，改變空氣流程。密閉閥門壓力Pn≤0.05MPa, 工作溫度- 30～+40℃,相對濕度30～90％，介質為空氣的管路上，作為單向閉路機構。
二、雙連桿手動密閉閥門參數 公稱通徑 公稱壓力（Mpa） 試驗壓力（Mpa） 工作溫度 密封 強度 150-500 0.05 0.05 0.1 常溫 600-1000 0.05 0.05 0.1三、雙連桿手動密閉閥門材料表 序號 la 1 2 3 4 5 6 7 名稱 手柄 手傳動裝置 閥體 閥瓣 杠桿 閥桿 彈簧 密封圈 材料 可鍛鑄鐵 配套 鑄鐵或鋼板 鑄鐵或鋼板 鑄鐵或鋼板 45#鋼 彈簧鋼 橡膠四、雙連桿手動密閉閥門規格 參數 直徑 輪廓尺寸 邊厚 孔數 孔徑 型號 Dg D D1 D2 L L1 L2 L3 L4 H b z d SMF15 150 280 250 150 152 216 356 289 365 280 12 13 10 SMF20 200 310 280 182 152 230 385 289 365 280 12 13 10 SMF30 300 410 380 282 172 280 485 289 375 280 12 13 10 SMF40 400 530 495 360 216 343 608 298 406 290 12 16 13 SMF50 500 640 600 460 229 396 716 298 413 290 14 16 13
五、手動雙連桿密閉閥門安裝注意事項 1、注意密閉閥門只能全開或全關，不能替代風量調節閥，安裝在水平或垂直管道上。 2、密閉閥門全開時，其局剖阻力系數為0.24。
3、閥板的受壓面應迎向沖擊波的作用方向（即向室外）。 4、接管的法蘭和橡膠墊圈按圖加工。
