產品簡介
美標法蘭球閥Q41F Q41H_美標球閥_美標不銹鋼球閥的工作原理是靠旋轉閥芯來使閥門暢通或關閉。球閥開關輕便，體積小，可以做成很大口徑，密封可靠，結構簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，在各行業得到廣泛的應用
公司說明
博希始終遵循“以質量求信譽?以先進贏客戶”的經營宗旨,以更求實的精神,更優質的產品,更完善的服務去開創一個現代化的企業?
主導產品:自由浮球式疏水閥?熱動力式疏水閥?倒吊桶式疏水閥?可調雙金屬片式疏水閥?杠桿浮球式疏水閥、高溫高壓式疏水閥.付旁路凡而蒸汽疏水閥。

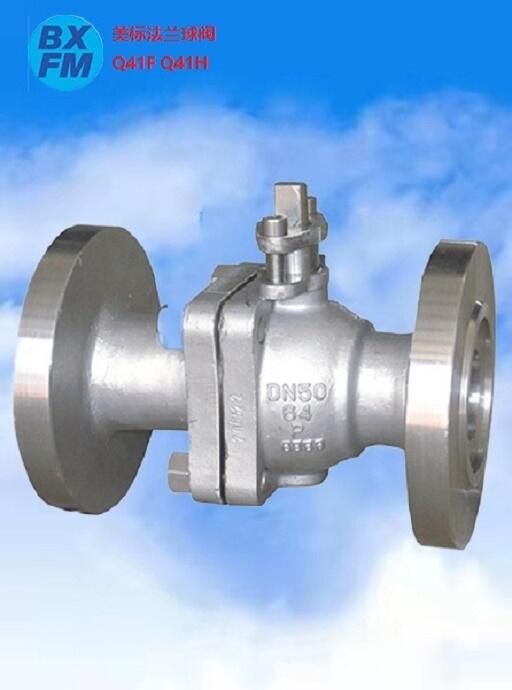

美標不銹鋼法蘭球閥Q41F Q41H概述
美標法蘭球閥的工作原理是靠旋轉閥芯來使閥門暢通或關閉。球閥開關輕便，體積小，可以做成很大口徑，密封可靠，結構簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，在各行業得到廣泛的應用。法蘭球閥有著自身獨有的優越性，如開關無摩擦，密封不易磨損，啟閉力矩小，這樣可以減小所配執行器的規格。廣泛適用于石油化工城市給排水要求嚴格的工況。
美標不銹鋼法蘭球閥Q41F Q41H參數
公稱通徑：1/2"-10" 公稱壓力：150LB、300LB 適用溫度：-10℃-180℃
適用介質：水、油、氣、酸堿物等 閥體材質：鑄鋼、不銹鋼
設計標準：ASME B16.34 壁厚標準：ASME B16.34
防火標準：API 607 ISO 10497 結構長度：ASME B 16.10
法蘭標準：ASME B16.5 檢測標準：API 598
美標不銹鋼法蘭球閥Q41F設計特點
1、閥桿帶有防靜電設置 2、閥桿帶有防脫出裝置設計 3、鋼球球槽上有泄壓孔設計 4、采用ISO 5211直接安裝執行器平臺設計
美標不銹鋼法蘭球閥Q41F 尺寸表
|
口徑 |
L |
d |
R |
C |
D |
H |
|
15 |
140 |
15 |
34.9 |
66.7 |
95 |
48.5 |
|
20 |
152 |
20 |
42.9 |
82.6 |
115 |
53.5 |
|
25 |
165 |
25 |
50.8 |
88.9 |
125 |
59 |
|
32 |
178 |
32 |
63.5 |
98.4 |
135 |
71 |
|
40 |
190 |
38 |
73 |
114.3 |
155 |
77.5 |
|
50 |
210 |
50 |
92.1 |
127 |
165 |
85 |
|
65 |
241 |
65 |
104.8 |
149.2 |
190 |
98 |
|
80 |
282 |
78 |
127 |
168.3 |
210 |
110 |
|
100 |
305 |
100 |
157.2 |
200 |
255 |
130 |
|
125 |
403 |
150 |
215.9 |
269.9 |
320 |
288 |
|
150 |
502 |
200 |
260.9 |
330.2 |
380 |
329 |
|
200 |
568 |
250 |
323.8 |
387.4 |
445 |
396 |
美標不銹鋼法蘭球閥Q41F材料
|
序號 |
名稱 |
材料 |
||
|
1 |
螺母 |
A194-8 |
||
|
2 |
螺栓 |
A193-B8 |
||
|
3 |
螺帽 |
CF8M |
CF8 |
WCB |
|
4 |
墊片 |
PTFE |
R-PTFE |
|
