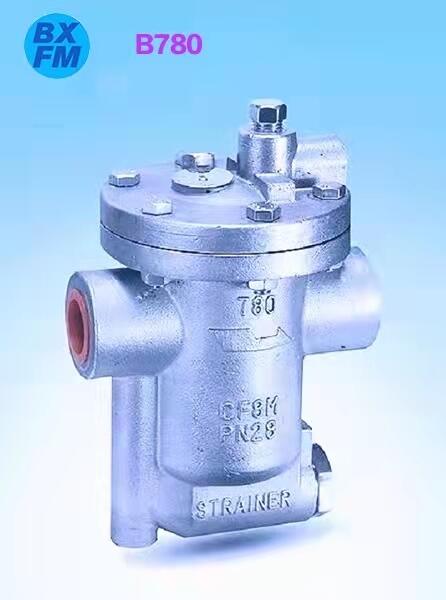

不銹鋼倒筒式空氣疏水閥B780 B780F系列產品簡介：
倒筒式疏水閥內部是一個倒吊桶為液位*感件，吊桶開口向下，倒吊桶連接杠桿帶動閥心開閉閥門。倒吊桶式疏水閥能排空氣，不怕水擊，抗污性能好。
倒筒式疏水閥根據相變原理，靠蒸汽和凝結水通過時的流速和體積變化的不同熱力學原理，使閥片上下產生不同壓差，驅動閥片開關閥門。因熱動力式疏水閥的工作動力來源于蒸汽，所以蒸汽浪費比較大。結構簡單、耐水擊、*大背為50%，有噪音，閥片工作頻繁，使用壽命短。倒置桶式疏水閥有熱動力式（圓盤式）、脈沖式、孔板式。
不銹鋼倒筒式空氣疏水閥B780 B780F系列結構特點：
零件采用不銹鋼及硬化鉻鋼閥座，耐磨抗蝕?？墒褂糜谶^熱蒸汽。全密封不銹鋼焊接設計，美觀大方。抗背壓能力強，適合回收系統使用。機械式設計，遇冷凝立即反應排放。體積小、重量輕、不抗結凍。全密封設計，不能更換零件。裝置是須直立，不能歪斜。特殊規格或更高操作壓力，可接受定做。S型疏水閥可加裝過濾器以及排放閥或溫度感測器，二選一。
結構尺寸：
No.B780F系列：尺寸單位 工作壓力（kg/cm2） 重量
|
型號 |
法蘭口徑 |
150#F |
300#F |
600#F |
|
B780F
|
15 |
212 |
212 |
|
|
20 |
224 |
230 |
|
|
|
B781F
|
15 |
219 |
219 |
229 |
|
20 |
231 |
237 |
237 |
|
|
25 |
236 |
245 |
245 |
*JIS 10K法蘭為標準規格，若需其他規格，請洽工廠。
可加去污線。
頂蓋上有檢查孔，可加裝檢查凡爾。
