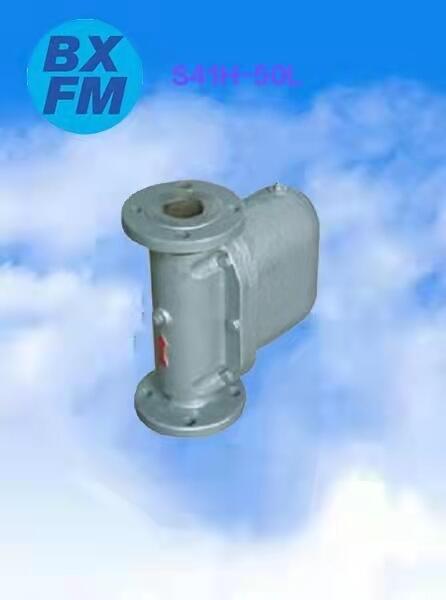

杠桿浮球式立式蒸汽疏水閥 進口 國標 S41H-50L 鑄鋼 不銹鋼
S41H-50L杠桿浮球式立式蒸汽疏水閥廣泛用于石油化工、冶金、造紙、食品等工業蒸汽設備，干燥機及各種大型熱交換器等，特別適用于凝結水特大排量工作場和
詳情介紹：
進口 國標 鑄鋼杠桿浮球式立式蒸汽疏水閥S41H-50L用途及使用范圍：
廣泛用于石油化工、冶金、造紙、食品等工業蒸汽設備，干燥機及各種大型熱交換器等，特別適用于凝結水特大排量工作場和。
二、杠桿浮球式立式蒸汽疏水閥 進口 國標 S41H-50L 鑄鋼 不銹鋼
結構特點及工作原理：
1、采用軋裝閥機械（新SCCV開關方式），具有優良的密封性和耐久性。
2、平衡雙閥座設計，比一般的疏水閥體積小而排量大，特大排量場和更能發揮優越性。
3、內裝雙金屬片空氣自動排放閥，可防止空氣氣堵和蒸汽汽鎖。
4、采用獨特的U型雙金屬通氣口，可大大縮短設備起動時間。
5、全部部件安裝在閥蓋上，閥無需從配管上卸下，就可維修保養，簡單方便。
三、進口 國標 鑄鋼杠桿浮球式立式蒸汽疏水閥S41H-50L主要零部件材料表：
|
零部件名稱 |
材料 |
|
閥體、閥蓋 |
WCB、WC6 |
|
浮球 |
不銹鋼 |
|
雙閥座 |
不銹鋼 |
|
控制架 |
不銹鋼 |
杠桿浮球式立式蒸汽疏水閥S41H-50L技術參數表
|
產品型號 |
公稱通徑 DN mm |
連接方式 |
使用壓力 （Mpa） |
溫度 ℃ |
外形尺寸 |
參數 重量 |
||||
|
|
L |
L1 |
H |
H1 |
W |
|||||
|
SF-15/20/25WF |
15 20 25 |
法蘭
|
0~0.6 0~1.0 |
260
|
310 |
198 |
230 |
135 |
|
13 |
|
SF-40/50 |
40 50 |
法蘭
|
360 |
198 |
295 |
170 |
|
|
||
|
S41H-50L |
50
|
法蘭 （垂直式） |
0~1.0 |
320 |
160 |
|
250 |
160 |
|
|
|
S41H-50W |
50 |
法蘭 |
0.01~1.0 |
270 |
160 |
|
250 |
324 |
|
|
|
GM-25 GSB2-10.20 |
25~50 |
法蘭 |
0.01~1.0 0.01~2.0 |
425
|
220 |
310 |
125 |
95 |
|
21 |
|
DM6 GSB6-10.20 |
40~80 |
法蘭 |
0.01~1.0 0.01~2.0 |
270 |
440 |
345 |
125 |
|
52 |
|
|
GM8 GSB8-10.20 |
80~100 |
法蘭 |
0.01~1.0 0.01~2.0 |
350 |
550 |
460 |
170 |
|
125 |
|
六、杠桿浮球式立式蒸汽疏水閥S41H-50L訂貨說明：
1.S41H-50L杠桿浮球蒸汽疏水閥產品名稱：
2.S41H-50L杠桿浮球蒸汽疏水閥產品型號；
3.S41H-50L杠桿浮球蒸汽疏水閥產品規格；
4.S41H-50L杠桿浮球蒸汽疏水閥使用壓力；
5.S41H-50L杠桿浮球蒸汽疏水閥使用溫度；
6.S41H-50L杠桿浮球蒸汽疏水閥產品材質；
7.S41H-50L杠桿浮球蒸汽疏水閥產品介質；
8.S41H-50L杠桿浮球蒸汽疏水閥連接方式（螺紋、焊接、法蘭）。
