混凝土取芯機3636介紹

混凝土取芯機3636說明

 HZ-20型混凝土鉆孔取芯機 該機為HZ系列金剛石工程鉆機之一，又名公路鉆孔機，混凝土鉆孔機，采用汽油發動機為動力（本田汽油機）起動快捷，運轉可靠，適用于無電力場所和較大口徑的工程鉆孔。
一、主要用途：
20型工程鉆機采用高速切割技術，與薄壁金剛石鉆頭配套，廣泛應用于工程建筑、市政工程、設備裝工程和建筑質量檢查等領域的鉆孔與取芯。
1、 在公路、、港口、大壩等混凝土、瀝青路面、石灰石基礎上取芯進行抗壓、抗折試驗。
2、  裝大型機器設備鉆地腳螺栓孔。
3、  設橋梁扶手及交通全防護欄桿鉆孔。
二、主要特點：
1、  采用雙立柱結構、螺旋給進方式，穩定性好，操作簡單省力。配有行輪，移動方便。
2、  采用高速切割技術與薄壁金剛石鉆頭配套，可鉆切高強度鋼混凝土，鉆進效率高、孔位準確、孔壁光滑，成孔質量好，芯樣完整光滑、震動小，對建筑物無損害。
三、主要技術參數：
1、  最大鉆孔直徑：200mm
2、  最大鉆孔深度：700mm
3、  輸出轉速：800-1200轉/分
4、  功率：5.5馬力  9.0馬力  13馬力（本田汽油機）
5、機器重量： 140kg 180kg 190kg
6、外形尺寸： 1080×780×1150mm 1200×800×1300mm
四、操作過程：
1、  使用前的準備工作
（1）       加入93#無鉛汽油和高級潤滑油，加入機油的多少可根據機油尺刻度為準。
（2）       在立柱上加注潤滑油，并轉動給進手柄和輸出軸，檢查給進和回轉是否靈活可靠。
（3）       準備好水源。
（4）       檢查各部位螺絲是否松動。
2、  裝
鉆頭對孔位后，把三個行走輪搬起，讓底座落到地面。打小孔且混凝土強度不高時，則依靠鉆機的自身重量就可將鉆機固定，若打的孔徑較大，鉆機自身重量不能穩住鉆機時，可在底盤上放置重物（如砂袋、鐵塊、混凝土塊等）固定或打兩個膨脹螺栓加上壓桿（如槽鋼等）來固定鉆機，鉆機固定要牢靠，不得搖晃，否則鉆孔作業無法正常進行。
3、  開孔
以上作業做好后，即可開孔作業，裝上鉆頭，起動汽油機（詳情見汽油機用戶手冊）把進水管放入水桶內，水桶要提到高出水泵位置，然后手捏氣襄把水吸入水泵，水泵上水后把水桶放在地面即可。油門調至最大，開始輕搖給進手柄，使鉆頭緩慢接觸地面。開孔要訣：先給水后鉆進，給進速度要慢，鉆壓要小。嚴禁無水作業，以免燒壞鉆頭和水封。
4、  正常鉆入
當開孔鉆進2-3毫米深后，即可轉入正常鉆進，此時給進壓力適當加大，正常鉆進的要訣：給進壓力要適中，要保持均勻，碰到粗鋼給進壓力要減小。要做到一聽二看，聽機器的聲音是否正常，看孔口是否返（冒）水。
5、  終孔
到達所取深度后，即可停鉆。停鉆的要求是：先關機器后關水，若是深孔時，還不能立即提鉆和停水，而要用水沖孔一段時間，目的在于將孔內的巖粉沖洗干凈，以防巖粉沉淀導致埋鉆，造成取芯困難。
五、注意事項
1、  當出現鉆時，不允許采用強行起動機器的辦法來排除鉆，而應采用人工方法（如用加長搬手轉動鉆頭）排除后，方可重新起動機器。
2、  當巖芯在鉆頭內時，應立即停止鉆進，及時清除。清除時，只允許用橡膠錘或軟木棍輕輕敲擊鉆頭鋼體，反復敲擊即可將巖芯清除出來。嚴禁用鐵錘敲擊鉆頭或巖芯，嚴禁用鐵棍從鉆頭后部插入敲擊巖芯，以免損壞薄壁鉆頭。
3、  使用前應仔細閱讀（汽油機用戶手冊）
4、  嚴禁無水作業。
六、與保養
1、  取芯完成后，要把適當部位擦凈、晾干、涂油。
2、  要有專業人員負責使用保養，以保持機器的正常使用。
3、  經常查看汽油、機油，以防短油造成機器損傷影響壽命。
4、  機器長時間使用或使用多次后，應檢查一遍各部位螺栓是否有松動現象，以防影響和耽誤正常使用。
5、  如機器長時間不使用，應把機器油器中的汽油放凈，以防油器沒浸時間過長，下次不易起動。

七、常見故障與排除
故障    汽油機冒煙
原因 1、機油過多2、機油進入燃燒室
排除方法1、抽出部分機油2、卸下火花塞，然后拉動起動手柄，把機油完全排出，上好火花塞起動汽油機空轉至正常。

故障    汽油機沒勁
原因    1、汽油標號不到    2、阻風門關閉
排除方法  1、換上標號汽油   2、調速器往回轉動，把開阻風門。

故障   汽油機不易起動
原因    1、火花塞積炭過多  2、火花塞過老  3、阻風門未關閉（開冷時）
排除方法  1、清理火花塞   2、更換新火花塞  3、關閉阻風門

故障 取芯慢
原因    1、鉆頭過鈍   2、皮帶老  3、皮帶松  4、轉速慢
排除方法 1更換新鉆頭  2、更換新標準角帶  3、調整緊帶螺栓   4、油門調至高速位置

混凝土取芯機3636規格

產品特性：

特點

      不需要電源，鉆機及取樣尺寸準確，鉆孔后表面光潔，且對鉆取物不發生意外破壞。采用雙立柱結構、螺旋給進方式，穩定性好，操作簡單省力。配有行輪，移動方便，采用高速切割技術與薄壁金剛石鉆頭配套，可鉆切高強度鋼混凝土，鉆進效率高、孔位準確、孔壁光滑，成孔質量好，芯樣完整光滑、震動小，對建筑物無損害。

產品簡介：

結構組成：

  主要結構為兩立柱立式結構鉆孔方向垂直向下，由汽油發動機、變速箱、主軸、鉆頭、立柱、底座升降結構、冷卻給水泵、行走機構等主成。

混凝土鉆孔取芯機起動方便、運轉可靠、操作簡單方便!廣泛應用在公路、、港口、碼頭、大壩等混凝土、瀝青路面的必備檢測設備，

主要用于鉆取混凝土、瀝青混凝土的試芯，進行抗壓、抗折試驗。

注意事項：

1、當混凝土鉆孔取芯機在鉆孔時，應進給速度均勻，大約為3～5cm/min左右，如發現鉆頭受，可適當降

低進給速度，必要時可將鉆頭提升一段，然后再慢慢鉆入，忌硬性鉆進，以免打壞鉆頭及機器。

2、在整個鉆進過程中必須保持充分水冷卻。

3、鉆進過程中，不得超載，當電機溫度超過70℃，（手感燙手），應降低加載力，并更換新鉆頭。

4、鉆孔結束時，只有將鉆頭脫離工件時，才可停機。

和檢：

1、定期檢查混凝土鉆孔取芯機的各部件連接處，如有松動應及時調整。

2、鉆頭裝入時，應在兩螺紋處加入鋰基潤滑脂。

3、鉆孔結束后，將鉆機各部分擦洗干凈，并在立柱及齒條上加潤滑油。

4、當混凝土鉆孔取芯機使用每隔半年換減速箱內的鋰基潤滑脂。

操作規程：

（1） 裝上合適直徑的空心鉆頭。

（2） 將鉆孔移至所需工作處，用膨脹螺絲將鉆孔固定，調整地腳螺絲，使鉆機穩定?；蛴米銐蛑氐牡装骞潭ㄣ@孔取芯機，防止鉆孔取芯時機器移動。

（3） 接上水源，檢查是否有水流出。

（4） 啟動發電機，打開電路開關。

（5） 旋轉手柄將鉆頭輕輕接觸被切削處，待鉆頭切進約l0mm時，可通過手柄加壓來加快旋進速度。

（6） 待切削完畢，可保持旋轉，提升鉆頭，距試件表面約有5mm時，可關閉電源，鉆頭離開試件表面，關閉水源。

（7） 卸去固定螺栓，拖離取芯機，用夾鉗取出試樣。

（8） 使用時，應防止鉆頭撞擊堅硬物體，以免損傷鉆頭

應用范圍：

主要用于鉆取混凝土、瀝青混凝土的試芯，進行抗壓、抗折試驗。

產品參數：

主要技術指標：

采用汽油發動機為動力、最大鉆孔取芯直Φ200mm

最大鉆孔取芯深度：400-5000mm(可配加長桿30厘米/根)

鉆孔方向：垂直向下

進給方式：手動、自動

主軸轉速：800-1200。

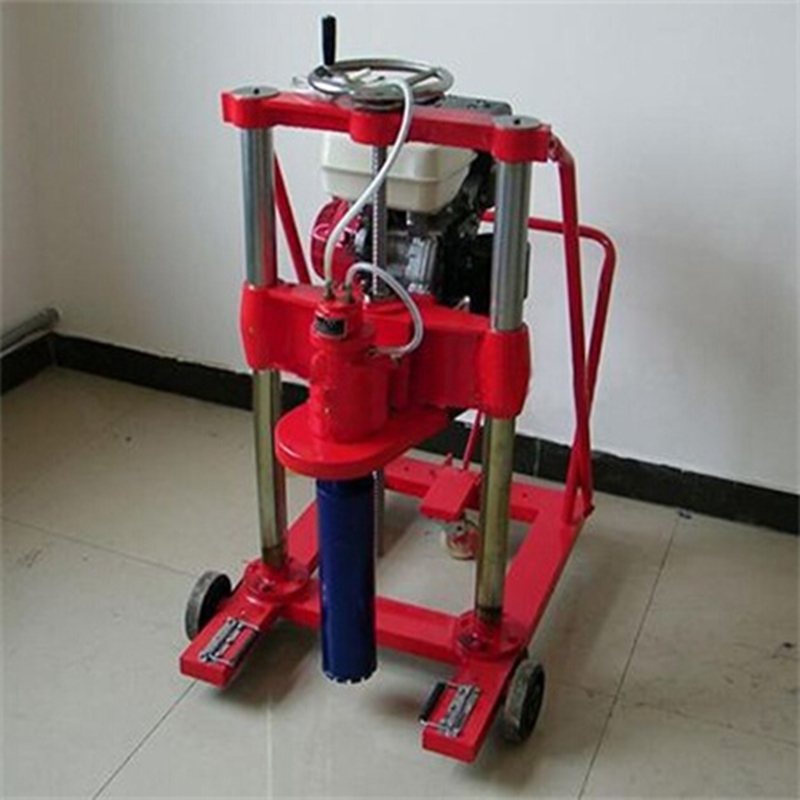

產品細節圖：
