概述
本系列產品為單相、戶外型，用于額定電壓分別為35、66、110和220kV,額定頻率為50Hz的交流電力系統中作電壓測量、繼電保護和自動監控等。35、66kV等級的互感器其運行系統的接地方式為中性點非有效接地系統:110、220kV等級的互感器其運行系統的接地方式為中性點有效接地系統
?
結構特點
產品設計合理，具有防爆功能。
密封性能好。
局放水平低。
產品呈容性，低磁密抗諧振。?介質損耗因數小，抗氣候能力強。
抗地震能力強
結構

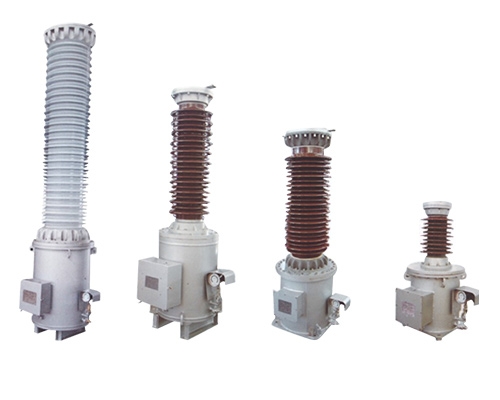

產品采用箱式結構，由一次接線板、引線管、高壓絕緣套管、殼體、器身、接線盒和密度繼電器等幾部分組成(外形安裝尺寸見表2)。
互感器繞組采用單級式結構，由SF6氣體和菱格點膠聚脂薄膜組成的復合絕緣可使產品耐受很高的電壓。器身固定在殼體內, 二次繞組引岀線經二次接線板引入接線盒內，接線盒內有供用戶接線的端子。殼體除放置器身、安裝固定作用外，還設置有?SF6密度繼電器和SF6充氣閥。高壓絕緣套管采用高強度瓷套管或硅橡膠復合套管，能承受很大的壓力而不損壞，通過套管的上下法蘭將売體與一次接線板牢固連接。殼體上還設有接地板。
