概述

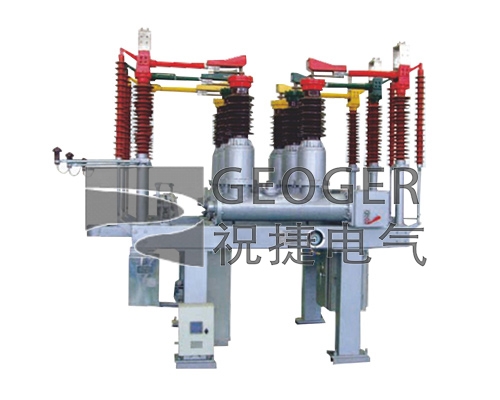

ZCW10-40.5L型敞開式組合電器是采用空氣作為外絕緣SF6氣體作為滅弧介質的成套組合電器。用于三相交流的72.5 KV輸配電系統的控制與保護，亦可用于聯絡斷路器及開合電容器組的場合。適合于用地緊張的城市變電站、企業變電站、山區變電站。
結構特點
斷路器為戶外小型落地罐式結構，配用CT35彈簧操動機構；機構與本體連體安裝，安裝簡單，調試方便，動作可靠，適用于頻繁操作；機構壽命次數10000次以上；
采用壓氣式滅弧結構，開斷能力特強，40kA累計開斷達12次，創國內之最；
密封性能可靠?采用進口密封膠墊，動密封采用“V”型密封圈帶彈簧壓力補償結構，互感器二次接線板由合資企業配套，確保年漏氣率＜0.5%;
內附電流互感器采用微晶合金高導磁性能的材料，準確級次可達0.2級或0.2s級，根據用戶需要，可內附12只互感器。切合空載長線50公里無重燃。
