產品介紹：

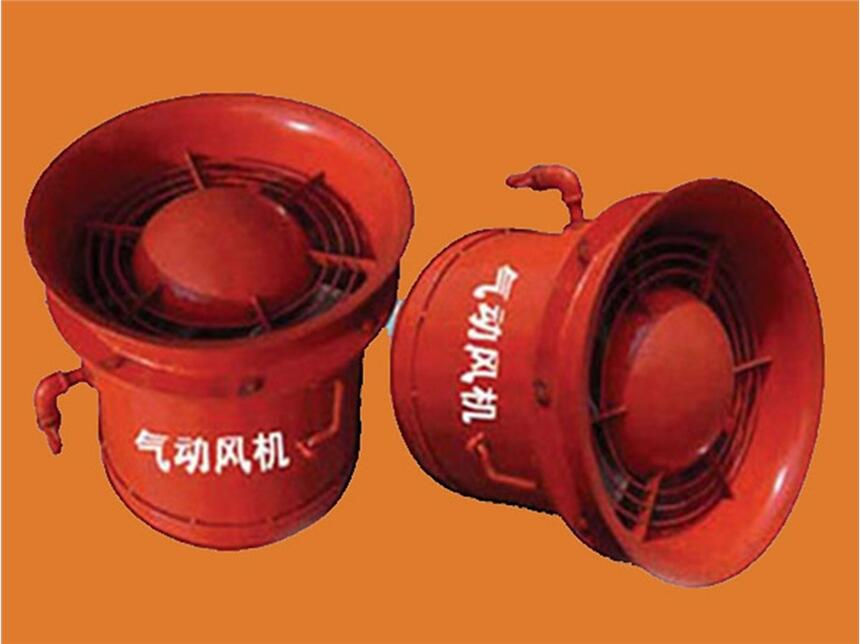

FQC型礦用氣動抽出式軸流局部通風機（以下簡稱氣動風機）是我公司自主研發的新產品。該產品具有結構緊湊、體積小、重量輕、操作簡單、維修方便、安全性能好的特點。該系列氣動風機的葉片和相對應殼體的材質進行了摩擦火花安全性檢驗，能保證在有瓦斯的場所下使用。
組成：
該系列氣動風機由集風器1、葉輪2、機殼3和氣動馬達4等部件組成。氣動風機機殼、集風器等結構構件均用低碳鋼板焊接而成，氣動馬達則用螺栓與機殼聯接，葉輪由輪轂、葉片、空心軸、幅板焊接在一起，葉輪與氣動馬達輸出軸直接聯接。
結構特征：
該系統氣動風機由集風器、葉輪、機殼和氣動馬達等部件組成。氣動風機的機殼、集風器等結構構件均用低碳鋼板焊接而成，氣動馬達則用螺栓與機殼聯接，葉輪由輪轂、葉片、空心軸、幅板焊接在一起，葉輪與氣動馬達輸出軸直接聯接。氣動馬達為齒輪馬達，結構簡單，使用壽命長，壓氣由下氣管道供給，用膠管和氣動馬達進氣口聯接。壓氣管道中引出的壓氣通過膠管與氣動風機外殼上的氣動馬達進氣口聯接后，開啟閥門，壓氣驅動馬達轉動，帶動風葉輪旋轉，葉輪對空氣作功，使空氣具有能量后以一定的速度排出風機，由風筒引導或直接排出。
技術參數：
型號 風量M3/s 風壓Pa 供氣壓力MPa 耗氣量M3/s 轉速r/min 直徑mm 質量Kg 長度mm
FQCNo2.8 0.85 150 0.45 0.027 3000 280 18.5 235
FQCNo3.15 1 180 0.45 0.033 3000 315 25 280
FQCNo4.0 2 215 0.45 0.090 3000 400 41 450
FQCNo5.0 3 300 0.45 0.120 3000 500 57 500
