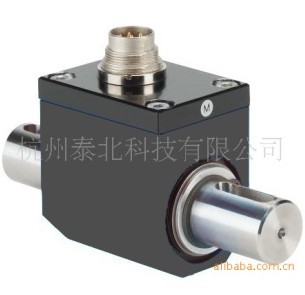

TB-N1000動態扭矩傳感器
一、工作原理：
1.電阻應變式原理，通過集流環，電刷實現供電與信號輸出，精度高，性能穩定可靠。中 低量程扭矩測量?？蓽y(cè)量正反兩方向扭矩值。
2.兩端為軸鍵連接，安裝使用方便。
3.動態（轉速不超過400轉/分）或靜態扭矩測量。
特殊訂貨說明（4000轉/分）
二、安裝尺寸圖
三、技術參數
測量范圍 :0～0.5；1；2；5；10；20；30；50；100....1500;2000Nm
輸出靈敏度 :1.0～2.0mV/V 或 配放大器輸出4-20mA; 0-5V; 0-10V
直線度L:±0.1; ±0.3; ±0.5%F.S
滯后H:±0.1; ±0.3; ±0.5%F.S
重復性R:±0.1; ±0.3; ±0.5%F.S
工作溫度：-10～+60℃
溫度補償范圍：室溫～+60℃
零點溫度影響:±0.1%F.S/10 ℃
激勵電壓:12～18VDC
絕緣電阻:2000MΩ/100VDC
輸入電阻:700±10/350±10Ω
輸出電阻:700±5/350±5Ω
零點輸出:0～±1%F.S
安全過負荷率:120
