一、用途及適用范圍

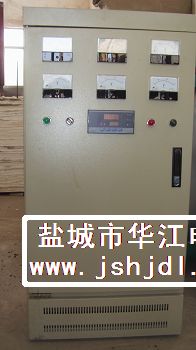

可控溫控柜,自動控溫設備。具有控溫精度高,可靠性好,操作簡便等特點,具有手動,自動控制和限幅功能。廣泛適用于各種電加熱窯爐等場合，是各種電爐理想的控溫設備。
二、工作原理
本控制柜是通過控制可控硅的開通角，以實現對電爐的供電電壓的調節。溫度控制儀是跟據用戶所設定的溫度值和熱電偶輸出的溫度信號，輸出一個0～20MA信號給功率調節器，功率調節器則根據溫控儀所輸出信號的大小，輸出一個可控硅觸發信號觸發可控硅，從而實現對電爐供電功率的控制。
三、技術參數
1．電源：兩項220V 三相380V(三相四線)
2．輸出功率：15～400KW(根據用戶要求而定)
3．配用熱電偶分度號：由儀表選擇而定
4．調節方式：移相調節
5．控制模式：手動／自動
6．負載類型：電阻負載
7．負載接線方式：星型或三角形接法
8．冷卻方式：自然風冷
