一、適用范圍
性氣體混合物危險場所：1區、2區。
性氣體混合物：ⅡA、ⅡB。
溫度組別：T1～T6。
防爆標志：ExdeⅡBT6、*ExdeⅡCT6。
注：要求ⅡC級時請注明。
要求帶漏電功能請注明。
二、型號含義
三、產品特點

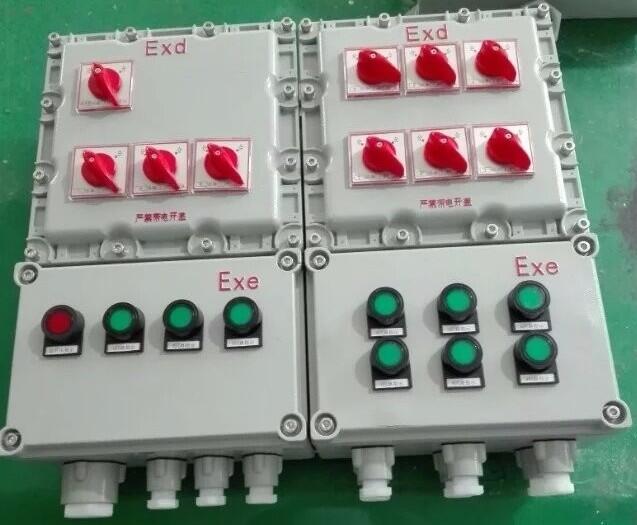

1、本產品為復合型，開關箱采用隔爆型結構，母線箱及出線箱采用增安型結構。
2、鑄鋁合金外殼，內裝高分斷小型斷路器，并可裝漏電開關。
3、具有過載短路保護功能。
4、采用模塊結構，各種回路可以自由選擇，組合。
5、有特殊要求可特制。
6、鋼管或電纜布線均可。
四、技術參數
|
產品型號 |
額定電壓 |
主回路 |
支路數 |
主回路 |
支路額 |
防爆標志 |
進口螺紋 |
電纜外徑 |
||
|
額定電流 |
開關數 |
定電流 |
進線 |
出線 |
進線 |
出線 |
||||
|
BXM(D)-4 |
380V/220V |
60A/100A/125A |
4 |
1 |
1、3、5、10、15、20、25、30 |
Exde Ⅱ BT6 *ExdeⅡ CT6 |
G2" |
G3/4" G1" |
18 |
Φ10-14mm |
|
BXM(D)-6 |
6 |
22 |
||||||||
|
BXM(D)-8 |
8 |
26 |
||||||||
|
BXM(D)-10 |
10 |
30 |
||||||||
|
BXM(D)-12 |
12 |
34 |
||||||||
|
BXM(D)-4K |
4 |
12 |
||||||||
|
BXM(D)-6K |
6 |
18 |
||||||||
|
BXM(D)-8K |
8 |
22 |
||||||||
|
BXM(D)-10K |
10 |
30 |
||||||||
|
BXM(D)-12K |
12 |
34 |
||||||||
