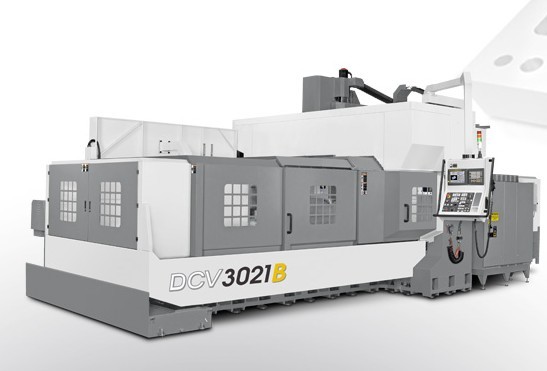

| 產品型號 | DCV3021B |
| 主 軸 | |
| 主軸轉速 (選擇) rpm | 4,500 (6,000/10,000) |
| 最大主軸功率 kW | 22 |
| 主軸端孔斜度 | BT50 |
| 行 程 | |
| X 軸行程 mm | 3,060 |
| Y 軸行程 mm | 2,100 |
| Z 軸行程 (選擇) mm | 762 (1,016) |
| 主軸鼻端至工作臺面距離 mm | 200~962 (450~1,212 [龍柱加高250] / 200~1,216 [Z軸行程1,016]) |
| 工 作 臺 | |
| 工作臺尺寸 mm | 3,100 x 2,000 |
| T型槽尺寸 - 槽數 × 寬度 × 間距 mm | 9 x 28 x 200 |
| 工作臺最大平均負載 kg | 15,000 |
| 進 給 | |
| 快速押送速度(X/Y/Z) m/min. | 15/15/15 |
| 切削押送速度 mm/min. | 1~10,000 |
| 自動換刀系統 | |
| 刀具數量 (選擇) T | 40 (60/120) |
| 刀具重量 kg/pc | 20 |
| 最大刀具尺寸 mm | ø240 x 350 |
| 其他 | |
| 空壓源 kg/c㎡ | 5.5 |
| 動力源(變壓器容量) kVA | 60 (65) |
| 機器重量 kg | 40,000 |
| 產品型號 | DCV3021B |
| 工具箱 |  |
| 工作燈 |
|
| 警示燈 |
|
| 切削液系統 |
|
| 主軸吹屑裝置 |
|
| 切削吹屑裝置 |
|
| 鐵屑輸送機 |
|
| 水平調整及螺絲 |
|
| 中央自動潤滑系統 |
|
| 電氣箱熱交換器(熱管式) |
 |
| 電氣箱熱交換器(冷媒式) |
|
| 全密閉式防護板金 |
 |
| 密閉式防護板金(加強防護板金) |
|
| 密閉式防護板金 |
|
| 工件量測系統 |
|
| 自動刀具長度量測器 |
|
| 旋轉工作臺(第四軸) | |
| 油水分離機 |
|
| 雙螺旋式動力卷屑裝置 |
|
| 機械,電氣,操作說明書 |
|
| 剛性攻牙 |
|
| 地基螺絲 |
|
| 光學尺 |
|
| 油霧切削裝置 |
|
| 主軸及齒輪箱油溫控制系統 |
|
| 主軸中心出油 |
|
| 腳踏式松刀開關 |
|
| 兩段高低檔齒輪箱 |
|
| 油路刀桿功能 |
|
| 自動門 |
|
| 大流量切削液泵浦 |
|
| 線性馬達冷卻系統 |
|
| 油氣潤滑系統 |
|
| 風槍吹屑 |
|
| 控制系統：FANUC 18i-MB | |
| 控制系統：HEIDENHAIN iTNC530 | |
| 控制系統：MXP-200B | |
| 控制系統：MXP-200C | |
| 控制系統：FANUC 31i | |
| *90°銑頭/2,000rpm |
|
| *30°銑頭/2,000rpm |
|
| *延伸頭/2,000rpm |
|
| *萬向銑頭/2,000rpm |
|
| *Z軸行程/1,016rpm |
|
| *龍柱一體式加高250mm |
|
| STC Plus | |
 |
主軸高速運轉平穩順暢 ▲標準配備的兩段式強力齒輪箱主軸，最高轉速4,500 rpm，由超大精密滾柱軸承所配列，充分滿足大量排屑重切削時所需的高剛性訴求。(如圖所示) ▲6,000rpm齒輪箱主軸，與強力齒輪箱直接傳動，并搭載高馬力輸出的AC數值控制主軸馬達與陶瓷滾柱軸承配列，輸出功率高達22kW。(選擇) ▲主軸采用大馬力設計(22kW)，最大轉速達10,000rpm，并采用油氣潤滑，適合高速加工，應付不同加工模式。(選擇) ▲德制WEISS內藏式主軸，HSK-A100高速內藏馬達主軸最高轉速可達15,000rpm，提供高效能高速率的切削加工所需的動能；良好的動平衡特性及剛性，特別適合高速加工需求。(選擇) |
 |
優越機身 ▲頭部採硬軌Turcite-B設計，高剛性、高阻尼減少門型加工機頭部切削懸伸、震動問題。▲大尺寸靴型底座設計，有效抑制機臺向前傾的力量，確保加工穩定性。 ▲FEM有限元素分析、V型肋結構設計，提高剛性及穩定性。 ▲X軸採直結式齒輪驅動，提供高扭力、高傳動效能及低背隙、高精度。 ▲X軸搭載三支滾柱型線性滑軌及多個滑塊，有效提升工作臺荷重能力。(3021B、3025B：12個滑塊/4021B、4025B、4035B：15個滑塊) ▲Y軸採用三支滾柱型線性滑軌設計；大區域的抓持力，大幅提升頭部、鞍座的整體結構剛性。 |
 |
精密滾柱線軌 ▲低摩擦系數，運動順暢。 ▲超高負載與高動態穩定性。 ▲幾何精度高，質量優越。 |
 |
快速的自動換刀系統 ▲標準刀庫40把刀，可依需求擴充至60及120把刀。▲刀臂式自動換刀系統，防掉刀裝置；刀對刀最快3秒內完成。 |
