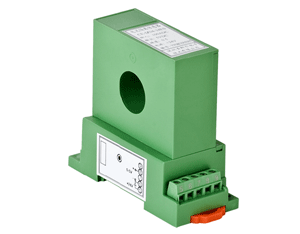

交流型功率變送器
| 型號： | CE-P02(單相有功) | |||
| CE-Q02(單相無功) | 輸出類型： | 5V或4-20 mA | ||
| CE-P31(三相有功) | 精度等級： | 0.5級 | ||
| CE-Q31(三相無功) | 負載能力： | 電壓輸出≤5mA | ||
| CE-P41(四線有功) | 電流輸出≤300Ω | |||
| CE-Q41(四線無功) | 響應時間： | 600 mS | ||
| 輸入范圍： | 0～75V 0～500V AC |
輔助電源： | +12V或+15V或+24V | |
| 0～0.5A 0～25A AC | 靜態功耗： | 800 mW |
|
主型號 |
隔離原理 |
隔離耐壓 |
響應時間 |
過載能力 |
靜態功耗（mW） |
安裝方式 | |
|
Vz,Vd,Vg,Iz輸出 |
Iy輸出 | ||||||
| CE-P02 CE-Q02 |
電磁 | ≤2500VDC | ≤600mS | 電流：20倍1秒5次 電壓：2倍1秒10次 |
300 |
420 |
導軌/螺孔 |
| CE-P31 CE-Q31 CE-P41 CEQ41 |
840 |
960 | |||||
產品選型表 （請按"從左到右的原則"選出可選項）
|
主型號 |
輸出類型 |
輔助電源 |
穿孔方式 （mm） |
外形 結構 |
等級 指數 |
常用額定值 | |
|
電壓 |
電流 | ||||||
| CE-P02 CE-Q02 CE-P31 CE-Q31 CE-P41 CE-Q41 |
3---0~5VDC (Vz) 4---0~20mA (Iz)* 5---4~20mA (Iy)* 8---0~10V DC(Vd) |
2---12V 3---15V 4---24V |
B-Ф6.5 E-Ф20 |
|
0.5 | 75V，110V，220V， 250V，380V，400V， 500V |
1A，2A，5A， 10A，15A，20A，25A |
| 8---220V 9---220V |
SK | ||||||
*-選用該輸出類型時，負載電阻應RL≤250Ω。如250Ω<RL≤500Ω時，請用戶在訂貨時注明。
選型示例：CE－P41－52BS3－0.5/0~250V*0~5A
描 述：三相四線制有功功率隔離變送器，輸出4~20mADC，輔助電源：+12V，穿孔孔徑Ф6.5mm的S3型結構，等級指數0.5級，三相輸入電壓0~250V、電流0~5A。
CE-P02(單相有功)
CE-Q02(單相無功)
CE-P31(三相有功)
CE-Q31(三相無功)
CE-P41(四線有功)
CE-Q41(四線無功)
