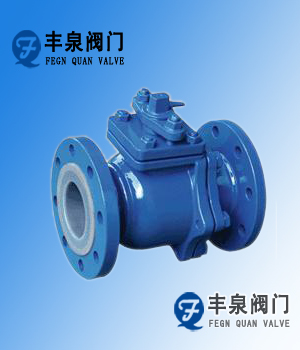

球閥是用帶圓形通孔的球體作啟閉件,球體隨閥桿繞閥體中心線旋轉以實現閥門開啟和關閉.本廠球閥系列為Q41型,為對開二片結構形式.
1、采用特殊的模壓工藝，使密封面致密良好，加之V型PTFE填料組合使閥門達到零泄漏。
2、球體與閥桿鑄為一體，杜絕了由于壓力變化引起閥桿沖出承壓件內的可能性，根本保證使用中的安全性。
3、采用全塑料襯里工藝，耐介質的強腐蝕。
遵循GB/T 12237，API 6D標準
手動襯氟球閥、蝸輪轉動襯氟球閥、氣動襯氟球閥、電動襯氟球閥
襯氟法蘭球閥主要零部件材料表
序號 零件名稱 灰鑄鐵 鑄鋼 不銹耐酸鑄鋼 超低碳不銹耐酸鑄鋼 Z C P R PL RL 1 閥體/閥蓋 HT250 WCB CF8 CF8M CF3 CF3M 2 球體/閥桿 WCB CF8 CF8M CF3 CF3M 3 襯里/閥座 PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO 4 填料壓蓋 WCB CF8 CF8M CF3 CF3M 5 填料 PTFE(F4) PTFE(F4) PTFE(F4) 6 支架 35 1Cr18Ni9Ti 1Cr18Ni9Ti 7 螺栓 35 Cr17Ni2 1Cr18Ni2 8 緊固螺母 45 0Cr18Ni9 0Cr18Ni9 9 操作手柄 WCB WCB WCB
襯氟法蘭球閥主要外形和連接尺寸
公稱通經 |
L |
D |
D1 |
D2 |
f |
b |
Z-φd |
|
DN(mm) |
NPS(inch) |
PN1.0MPa |
||||||
15 |
1/2 |
130 |
95 |
65 |
45 |
2 |
14 |
4-φ14 |
20 |
3/4 |
140 |
105 |
75 |
55 |
2 |
16 |
4-φ14 |
25 |
1 |
150 |
115 |
85 |
65 |
2 |
16 |
4-φ14 |
32 |
5/4 |
165 |
135 |
100 |
78 |
2 |
18 |
4-φ18 |
40 |
3/2 |
180 |
145 |
110 |
85 |
3 |
18 |
4-φ18 |
50 |
2 |
200 |
160 |
125 |
100 |
3 |
20 |
4-φ18 |
65 |
5/2 |
220 |
180 |
145 |
120 |
3 |
20 |
4-φ18 |
80 |
3 |
250 |
195 |
160 |
135 |
3 |
22 |
4-φ18 |
100 |
4 |
280 |
215 |
180 |
155 |
3 |
22 |
8-φ18 |
125 |
5 |
320 |
245 |
210 |
185 |
3 |
24 |
8-φ18 |
150 |
6 |
360 |
280 |
240 |
210 |
3 |
24 |
8-φ23 |
200 |
8 |
457 |
335 |
295 |
265 |
3 |
26 |
8-φ23 |
250 |
10 |
533 |
390 |
350 |
320 |
3 |
28 |
12-φ23 |
PN1.6MPa |
||||||||
15 |
1/2 |
130 |
95 |
65 |
45 |
2 |
14 |
4-φ14 |
20 |
3/4 |
130 |
105 |
75 |
55 |
2 |
16 |
4-φ14 |
25 |
1 |
140 |
115 |
85 |
65 |
2 |
16 |
4-φ14 |
32 |
5/4 |
165 |
135 |
100 |
78 |
2 |
18 |
4-φ18 |
40 |
3/2 |
165 |
145 |
110 |
85 |
3 |
18 |
4-φ18 |
50 |
2 |
203 |
160 |
125 |
100 |
3 |
20 |
4-φ18 |
65 |
5/2 |
222 |
180 |
145 |
120 |
3 |
20 |
4-φ18 |
80 |
3 |
241 |
195 |
160 |
135 |
3 |
22 |
8-φ18 |
100 |
4 |
305 |
215 |
180 |
155 |
3 |
24 |
8-φ18 |
125 |
5 |
356 |
245 |
210 |
185 |
3 |
26 |
8-φ18 |
150 |
6 |
394 |
280 |
240 |
210 |
3 |
28 |
8-φ23 |
200 |
8 |
457 |
335 |
295 |
265 |
3 |
30 |
12-φ23 |
