FY-S-3分離式液壓多用軸承起拔器(配手動泵)
產品介紹
FY-S-3分離式液壓多用軸承起拔器(配手動泵)
FY-S分體式軸承起拔器（配手動泵）
FY-S-1型分離式軸承起拔器
FY-S-2型分離式軸承起拔器
FY-S-3型分離式軸承起拔器
FY-S-4型分離式軸承起拔器
FY-S-5型分離式軸承起拔器
FY-S-3分離式液壓多用軸承起拔器(配手動泵)
|
型號 |
FY-S軸承起拔器配用GB承規格 |
|
1 |
28 29 200 201 202（300）203（301） 302 204（303）205（304）206（305）207（306）208（307） |
|
2 |
209 210（308） 211（309） 310（2310） 311（2311） 212 213 |
|
3 |
214 215（312） 313 314 315 316 2312 2313 2314 2315 2316 216 |
|
4 |
2317 2318 2319 2320 2321 2322 317（220） 318（221） 319（222） 320（224） 321 322 |
|
5 |
2324 2326 324 326 |
FY-S系列多用軸承起拔器規格表
|
起頂力 |
受力 |
配用拉爪系列 |
|
5T（10T） |
485Kg/cm2 |
1、2 |
|
10T（20T） |
530Kg/cm2 |
3 |
|
20T（30T—50T） |
700Kg/cm2 |
4、5 |
FY-S-3分離式液壓多用軸承起拔器(配手動泵)

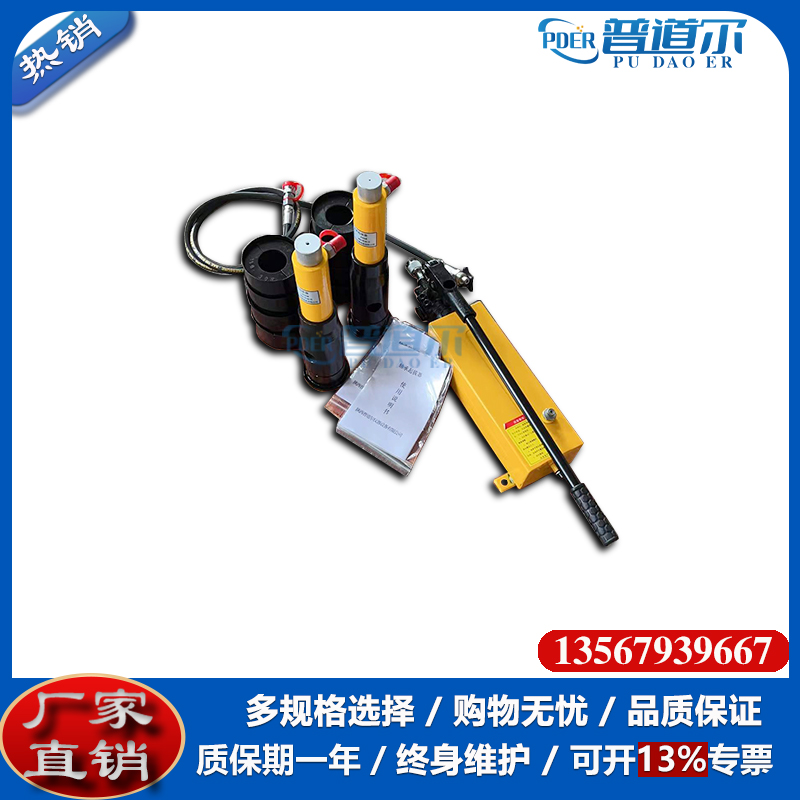

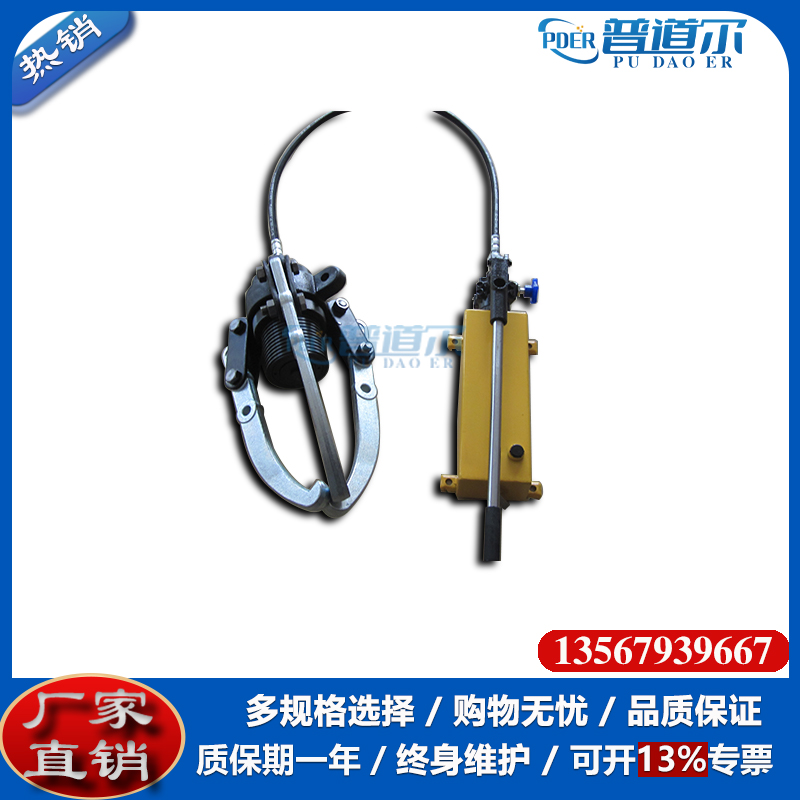

FY-S分離式軸承起拔器用 途 :FY型分離式系列液壓多用軸承起拔器，由油泵與主體兩部分組成，另配有各種規格大小的拉模。廣泛適用于機械、石油、化工、冶金等工業設備的制造與維修，現筒體分離后能進行起重、起道、頂舉、彎曲、調直剪切、裝配、拆卸壓力試驗等工作，尤其適用無電源野外操作。
特 點:軸承起拔器分五個系列 I型系列適用于外徑10—80毫米的小型軸承、齒輪，皮帶盤，聯軸器的拆卸，家用電器和摩托車的組裝與維修或相應尺寸的園型另件。 2、3、4、5型系列適用于外徑80—280毫米的軸承、齒輪、輪對聯軸器和其它相應尺寸的物體拆卸，并對難以拆卸的調速電機，Y系列電機發電機、防火暴隔火暴電機、各種型號的泵類電機軸承有著您所意想不到的起拔效果。
FY-S分離式軸承起拔器使用方法及注意事項
一、放好主體后，將高壓油管端部的快速接頭接管活動部位向后拉，套在主體的接頭上，手放松微帶向前有一點推力即可，然后旋緊主體上止回閥的放油螺釘（ 4）和油泵上的放油螺釘（8）即可使用，使用后再將二個放油螺釘同時放松，主體芯軸就徐徐下降。
二、隨軸承及其它外園幾何尺寸變化，可選擇更換適當?shù)睦袄?，使用時先將拉爪卡住軸承外徑后，將拉套套住拉爪外徑zui大尺寸，完畢后按上述（一）方法掀動手柄（ 2）作上下運動。另外根據工件的各種長度幾何尺寸的變化其主體芯軸壓頂?shù)絲ui大極限而未頂?shù)捷S可選用隨機附件頂頭式接套。
