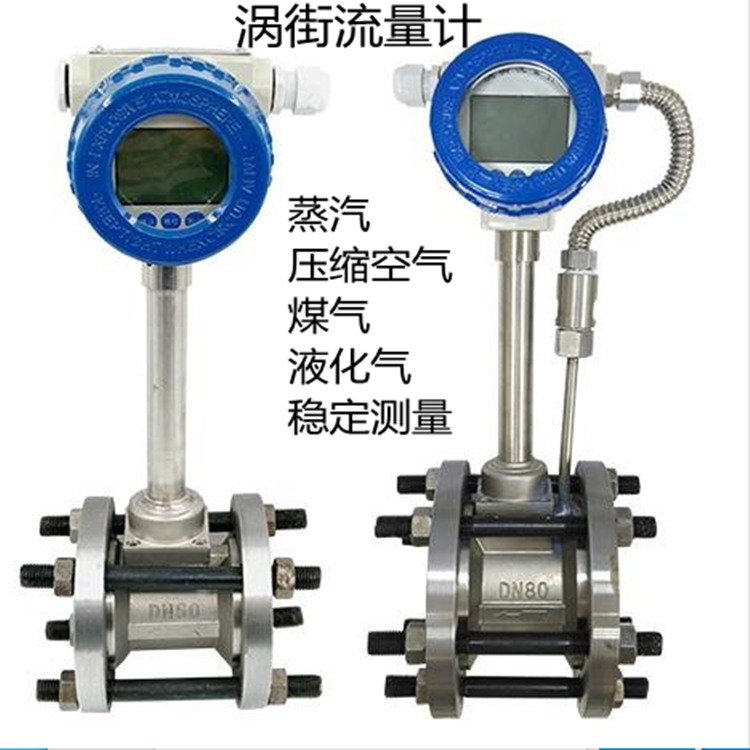

分體式渦街流量計
智能CK-LUGB渦街蒸汽流量計的基本原理是卡門渦街原理,即“渦街旋渦分離頻率與流速成正比”。變送器流通本體直徑與儀表的公稱口徑基本相同。如圖一所示,流通本體內插入有一個近似為等腰三角形的柱體,柱體的軸線與被測介質流動方向垂直,底面迎向流體。 當被測介質流過柱體時,在柱體兩側交替產生旋渦,旋渦不斷產生和分離,在柱體下游便形成了交錯排列的兩列旋渦即“渦街”。理論分析和實驗已證明,旋渦分離的頻率與柱側介質流速成正比，傳感器輸出的電壓脈沖信號送到連于一體的就地顯示儀。就地顯示儀采用微功耗CPU，測量渦街傳感器輸出的頻率信號，根據設定的密度，渦街流量系數進行流量運算，現場液晶顯示瞬時流量和累計流量。
蒸汽流量計分為一體式和分體式兩種，分體式蒸汽流量計由脈沖流量傳感器，溫度傳感器，壓力傳感器，數顯流量積算儀配儀表箱，屏蔽線一套組成，分體液晶顯示瞬時和累積流量值，溫度值壓力值，供電220V，1,5級精度，測量準確，型號齊全，價格合理，全國包郵，質量保證！
蒸汽流量計產品優勢：
不受溫度、壓力的影響，同時不易堵，不易卡，不易結垢，耐高溫、高壓。防爆，適用于惡劣環境。無可動部件、無空洞縫隙設計，產品無磨損、耐臟污，無需機械維修，使用壽命長。采用微功耗高新技術，電池供電的現場顯示型流量計，可不斷電運行兩年以上。穩壓補償一體化設計。電流輸出均為電隔離型，具有良好的共模干擾能力。同時顯示流量值與累計流量值，不必輪流切換。采用抗振探頭，有效外界振動影響。電路采用表面貼裝工藝，結構緊湊，可靠性高。采用分體式信號轉換器，電纜長10米。量程比寬達20:1。整體結構設計合理，動態測量范圍寬，壓力損失小。分體式渦街流量計采用不銹鋼材質，可適用于腐蝕性介質的測量�，F(xiàn)場液晶顯示，脈沖、4-20mA輸出或485通訊，可與工業自動化系統連接。
