渦街流量計

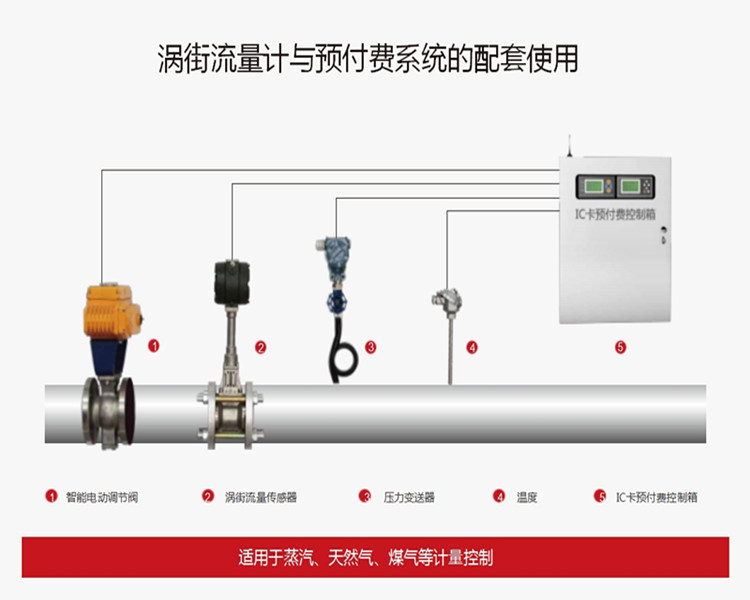

渦街流量計主要用于工業管道介質流體的流量測量,如氣體、液體、蒸氣等多種介質。其特點是壓力損失小，量程范圍大、精度高，在其測量工況體積流量時，幾乎不受流體的密度、壓力、溫度和粘度等參數的影響。無可動機械零件，因此可靠性高，維護量小。儀表參數能長期之穩定。CK-LUGB蒸汽流量計采用壓電應力式傳感器,可靠性高，可在-20℃～ 250℃的工作溫度范圍內工作。有模擬標準信號和數字脈沖信號輸出，容易與計算機等數字系統配套起來使用，是一種比較先進、理想的流量儀器儀表。
技術參數
|
型號 |
說明 |
||||||||
|
CKLUGB |
標準渦街流量計 |
||||||||
|
安裝方式 |
2 |
法蘭卡裝式 |
|||||||
|
3 |
法蘭連接式 |
||||||||
|
4 |
管道對焊式 |
||||||||
|
5 |
螺紋連接式 |
||||||||
|
6 |
卡箍連接式 |
||||||||
|
7 |
固定插入式 |
||||||||
|
8 |
球閥插入式 |
||||||||
|
測量介質 |
2 |
液體 |
|||||||
|
3 |
氣體 |
||||||||
|
4 |
蒸汽 |
||||||||
|
公稱通徑 |
-X |
流量計公稱通徑用2-4位阿拉伯?dāng)?shù)字表示 例如：DN200用200表示 |
|||||||
|
輸出信號 |
-2 |
脈沖頻率信號無顯示 |
|||||||
|
-3 |
脈沖頻率信號帶顯示 |
||||||||
|
-4 |
電池供電帶顯示 |
||||||||
|
-5 |
兩線制4～20mA信號無顯示 |
||||||||
|
-6 |
兩線制4～20mA信號帶顯示 |
||||||||
|
-7 |
兩線制4～20mA信號帶hart通訊 |
||||||||
|
-8 |
三線制4～20mA信號帶顯示 |
||||||||
|
-9 |
三線制4～20mA信號帶RS485通訊 |
||||||||
|
溫度規格 |
2 |
-50～50℃（僅電容式） |
|||||||
|
3 |
-20～50℃ |
||||||||
|
4 |
50～250℃ |
||||||||
|
5 |
50～320℃ |
||||||||
|
6 |
50～500℃（僅電容式） |
||||||||
|
壓力規格 |
2 |
1.6MPa |
|||||||
|
3 |
2.5MPa |
||||||||
|
4 |
4.0MPa |
||||||||
|
5 |
更高壓力（zui高32MPa） |
||||||||
|
補償類型 |
-P |
一體化壓力補償 |
|||||||
|
-T |
一體化溫度補償 |
||||||||
|
-PT |
一體化溫壓補償 |
||||||||
|
特殊類型 |
F |
分體式 |
|||||||
|
Q |
潛水型 |
||||||||
|
|
縮徑型 |
||||||||
|
|
耐腐蝕型 |
||||||||
|
G |
隔爆型 |
||||||||
|
|
本案防爆型 |
||||||||
渦街流量計口徑與流量范圍對照表：
|
儀表口徑 (mm) |
液體 |
氣體和蒸汽 |
||
|
測量范圍 (m3/h) |
輸出頻率范圍 (Hz) |
測量范圍 (m3/h) |
輸出頻率范圍 (Hz) |
|
|
15 |
0.3-6 |
36-446 |
2.4-36 |
260-1600 |
|
20 |
0.6-40 |
32-396 |
4-50 |
230-1360 |
|
25 |
1.2～16 |
25～336 |
8.8～55 |
190～1140 |
|
32 |
1.5-20 |
16-286 |
10-160 |
160-1090 |
|
40 |
2～40 |
10～200 |
27～205 |
140～1040 |
|
50 |
3～60 |
8～160 |
35～380 |
94～1020 |
|
80 |
6.5～130 |
4.1～82 |
86～1100 |
55～690 |
|
100 |
15～220 |
4.7～69 |
133～1700 |
42～536 |
|
150 |
30～450 |
2.8～43 |
347～4000 |
33～380 |
|
200 |
45～800 |
2～31 |
560～8000 |
22～315 |
|
250 |
65～1250 |
1.5～25 |
890～11000 |
18～221 |
|
300 |
95～2000 |
1.2～24 |
1360～18000 |
16～213 |
|
(300) |
100～1500 |
5.5～87 |
1560～15600 |
85～880 |
|
(400) |
180～3000 |
5.6～87 |
2750～27000 |
85～880 |
|
(500) |
300～4500 |
5.6～88 |
4300～43000 |
85～880 |
|
(600) |
450～6500 |
5.7～89 |
6100～61000 |
85～880 |
|
(800) |
750～10000 |
5.7～88 |
11000～110000 |
85～880 |
|
(1000) |
1200～1700 |
5.8～88 |
17000～170000 |
85～880 |
|
>(1000) |
協議 |
? |
協議 |
? |
