品牌直銷升級款PDER-A1200管線探測儀高精度定位儀
升級款PDER-A1200管線探測儀由發射機和接收機構成，采用了多線圈電磁技術，提高了管線定位定深的精度和目標管線的識別能力，在管線密集復雜的區域也能準確地對目標管線進行追蹤和定位。因而地下管線探測儀在電信、網通、移動、聯通、鐵通、電力、自來水、煤氣、物探、石化和市政等行業得到了廣泛的應用。地下管線探測儀提供多種可選附件，從而增加了它們的用途，擴展了它們的應用范圍。
1、測定地下管線的路由
2、測定地下管線的埋深
3、多管線的情況下目標管線的識別
1.采用先進的信號處理技術、最新的集成電路元器件以達到優異的測試性能。
2.測量信號的多種發送方式:
（1）注入法：用于有注入點的管線。
（2）鉗夾法/選配：用于被測管線有一段外露，便于鉗夾的管線（選配夾鉗可滿足）
（3）感應法：用于無注入點或無外露的管線。
3.多種測量頻率：有480Hz、31KHz二種頻率；用戶可以根據環境的不同進行選擇（如需選配特殊測量頻率請?jiān)诙ㄘ浐贤凶⒚鳎?/span>
4.提高測試效率的不同的定位模式和功能：
（1）峰值模式：通過測量信號的極大值來確定路由的位置。
（2）谷值模式：通過測量信號的極小值來確定路由的位置。
（3）路由定向：直觀、迅速地指示路由的方向。
（4）電流強度測量（CM）:測量管線上加載的信號電流大小，區別出目標管線 。
（5）聽診器：通過聽診頭從眾多管線中識別出信號所加載的管線。
5.輔助功能：
（1）接收增益自動調節：自動調節接收機的增益以使接收機處于優化狀態，免去 了手動調節的繁瑣 。
（2）聲響功能：接收機通過音調變化直觀地反映測量的信號大小。
（3）管線狀態檢測： 發射機在做注入模式時，首先檢測管線的絕緣電阻，殘余電壓，再將信號施加到目標管線上。當管線上絕緣電阻較?。ń趯?duì)地短路）發射機將自動退出該模式，當殘余電壓較大時發射機告警，操作人員應立即停止信號的加載，關閉發射機。
（4）電池電量檢測：電池電量的實時檢測，當電量低到保護值時會發出報警自動關機。
6.管線探測儀采用了充電鋰電池組，待機時間長。
品牌直銷升級款PDER-A1200管線探測儀高精度定位儀
|
注入法 |
|
|
感應方式 |
31KHz |
|
鉗夾方式 |
31KHz |
|
輸出電壓 |
0-400Vp-p 根據絕緣情況變化 |
|
輸出波形 |
正弦波 |
|
電 源 |
11.1VDC 4.4AH 鋰電池 |
|
最大輸出功率 |
10W |
發射機有三種信號發射模式：注入法、感應法和選配/鉗夾法，根據測試地點的實際情況選擇其中之一。發射機采用了高性能微處理器進行控制，漢字顯示界面，操作直觀方便。具有輸出信號強度記憶保持，注入方式下實時監測輸出電流大小功能。每次按鍵將點亮背光，8秒后自動熄滅，以節省電池能量。
|
功耗 |
<1.0W |
|
電源 |
11.1VDC 1.8AH 鋰電池 |
|
最大測試線路埋深 |
4.5米 （正常情況下） |
|
測試線路埋深誤差 |
±0.05h±5cm (h為管線的埋深) |
|
測試線路路由誤差 |
≤5cm |
|
利用注入法測試管線路由及埋深有效長度 |
不小于10Km（正常情況下） |
|
利用感應法測試線路路由及埋深有效長度 |
不小于3Km（正常情況下） |
|
利用鉗夾法測試線路路由及埋深有效長度 |
不小于6Km（正常情況下） |
接收機內有上下兩個相同的水平放置的線圈，它們之間的距離已知。在路由正上方測量得到的上下傳感線圈的信號強度，按照電磁理論，可以反推算出未知的目標管線埋深大小，正常情況下指所測試的管線在上述測量范圍內沒有絕緣故障及其它干擾，
|
工作溫度 |
-20℃～+50℃ |
|
存儲溫度 |
-40℃～70℃ |
|
相對濕度 |
10%～90% |
|
大氣壓力 |
86～106KPa |
|
環境噪聲 |
≤60dB |
|
名 稱 |
重量（Kg） |
外形尺寸 |
|
發射機 |
3.4 |
348*239*175 |
|
接收機 |
2.6 |
648*260*130 |
|
整機（毛重） |
14 |
790*250*420 |
管線儀裝箱清單
|
發射機 |
1臺 |
|
接收機 |
1臺 |
|
攜帶箱 |
1只 |
|
操作手冊 |
1本 |
|
充電器 |
2個 |
|
接地棒 |
1根 |
|
信號輸出線 |
1根 |
|
鉗夾/選配 |
1個 |
|
聽診器/選配 |
1個 |

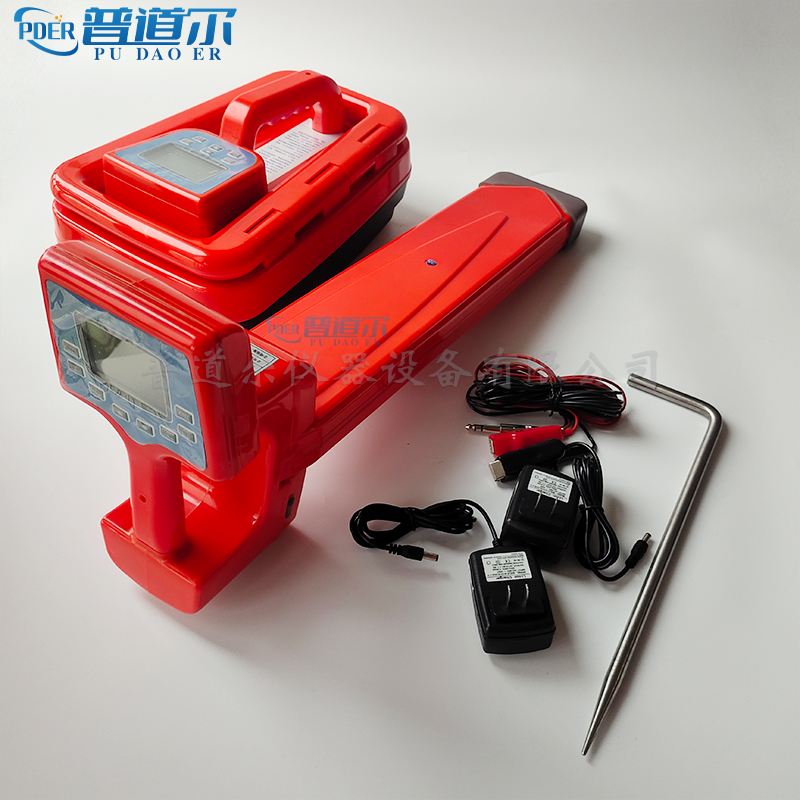

實物拍攝
