為了準確測試壓簧片的力，使用壓簧彈簧彈力行程測試機測試，型號為L(zhǎng)W-1220S。可以準確測試出壓簧的彈力行程曲線。壓簧彈簧彈力位移試驗機機推薦LW-1220S設備。該測試機采用DSP數字采集技術控制，工業以太網數據傳輸，有效解決模擬數據傳輸?shù)牟环�(wěn)定性問題、能保證機器與計算機系統的穩定連接。采樣速率高達10KHZ，傳感器保護迅速，能過載500%而不損壞；適用于各種力學分析測試，彈片荷重高度測試；以及各種連接器之插入力及拔出力測試，搭配自動求心裝置，將可得到淮確之插拔力試驗。本機器也適用于測試微小彈片行程荷重，利用PC機視窗中文畫面設定，操作簡單方便，且所有資料皆可儲存。
同時為了準確測試復位簧片的力，設計了專用測力夾具，如下圖2所示。采用此夾具測試時，需要測試簧片變形量從0至2mm的彈力變化曲線。

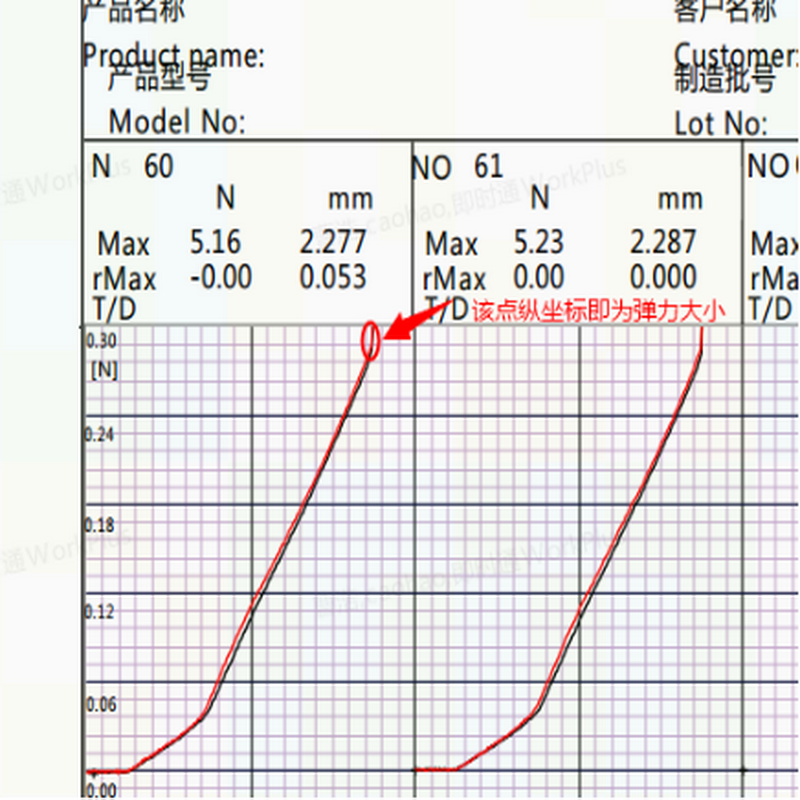

測試時，裝有簧片的測試夾具放在平臺上緩慢上移，從與測力傳感器接觸（彈片位移0mm）至位移2mm時，即可測簧片的力/位移曲線，如圖3所示。當彈力發生突變時，縱坐標對應力即為復位簧片彈力，彈力范圍在0.24~0.32N。
壓簧彈簧彈力行程測試機測試項目：
連接器插拔力試驗
微小彈片、頂針、探針荷重行程測試
彈片荷重或者行程壽命測試
連接器端子單Pin與塑膠保持力試驗
連接器NORMAL FORCE測試
一般壓縮，拉伸破壞試驗
恒定拉力測試
恒定壓力測試
連接器插拔壽命試驗
連接器端子接觸電阻測試
具體壓簧彈簧彈力行程測試機技術參數可以咨詢聯往檢測設備
