造紙廠用NRP小音叉式物位開關說明書
產品簡介：

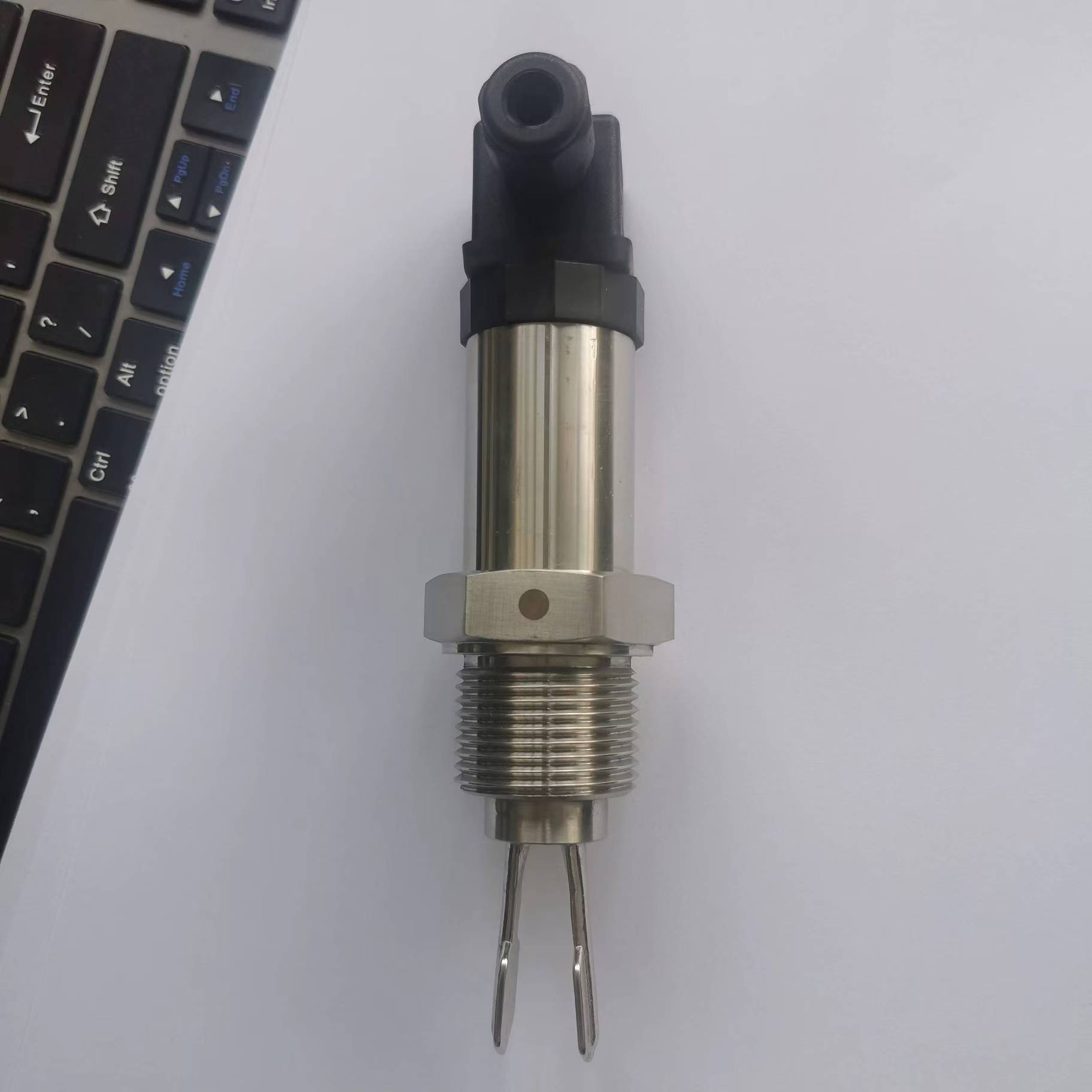

NRP音叉式物位開關是一種新型的物位開關。儀表由一個發訊叉體和放大器部分組成，在叉體根部壓緊兩組壓電晶體，一組作為驅動器，驅動叉體產生振動，另一組作為檢測器，用以將叉股轉換成電壓信號。當叉股受阻時，振動器振幅變小，振動頻率改變，繼電器輸出開關信號。從而實現物位限位測量。傳感器材質為316不銹鋼，可抗輕度腐蝕，用于限位控制器和高/低位報警。
典型應用：
●自來水、礦泉水 ??●可產生氣體的液體 ???●紙漿、膠水、染料 ?●啤酒、啤酒發酵劑、飲料
●廢水、泥漿、酸堿溶液 ??●柴油等危險場所 ??●流動性好的固體粉料
拆箱
小心的打開包裝箱并除去包裝箱內的填充物，仔細核對裝箱單上的每項條款，包括儀表型號、安裝附件、說明書等 ，若發現有缺貨，與裝箱單不符或破損現象，請立即與我公司聯系。
二、查看說明書
該說明書包括儀表的技術參數、安裝及調試規范，請仔細閱讀說明書中的每一項內容，如對說明書中的內容有不明白的地方，可以打電話或傳真的方式與我公司聯系。
三、技術參數
● 供 ???電：24VDC???????????????????????????????● ?環境溫度：-20℃～70℃
● ?輸出方式：繼電器輸出（常開或常閉） ??????????● ?介質溫度：-40℃～85℃
● ?工作壓力：小于2MPa ??????????????????????????● ?介質密度：
0.6g/cm3
● ?延 ???時：1～60s（可選） ????????????????????● ?外殼防護：IP66
● ?功 ???耗：0.5W ??????????????????????????????● ?電氣接口：赫斯曼接口 ??????????????????
● ?過程連接： NPT 3/4”螺紋安裝（標準螺紋）法蘭安裝，其他螺紋（可選）
四、電氣接線
?
六、測試
????出廠時一般調至高位報警，將音叉式物位開關接上電源，將其提起后垂直插入水中，插入深度應大于25mm，此時輸出繼電器閉合；再將音叉提起離開水面，輸出繼電器斷開，說明儀表工作正常。
?
?
