美達BBT高精度液壓刀柄BBT40-MHC32-105
BBT高精度液壓刀柄
產品說明：
●請使用柄徑公差在h6以內的刃具
●請勿使用柄部有平面或缺口等的刃具
●禁止空鎖
●刃具插入長度不能小于最小刃具加持長C1
美達BBT高精度液壓刀柄BBT40-MHC32-105
產品規格：

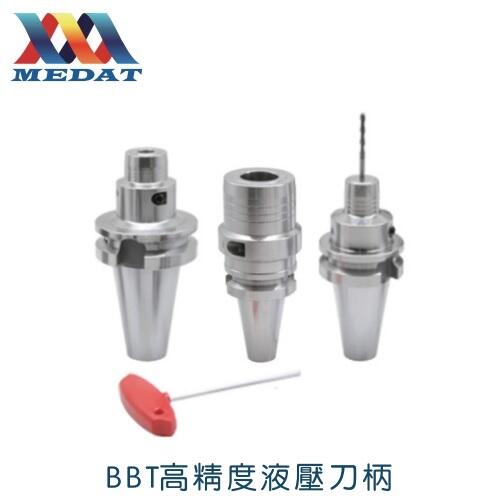

產品主圖：
產品尺寸：
高精度液壓刀柄系列優點：
●刀具使用壽命可以提升3倍，減少換刀次數，加工產品更穩定
●表面光潔度好，無震刀紋
●噪音低、保持機床主軸良好的精度與壽命動態
●旋轉精度保持在0.003mm
●適用于所有切削工具
●適用于銑(粗銑、精銑)鈷、鉸及攻絲等所有應用
高精度液壓刀柄夾持原理
A.液壓刀柄工作原理
在油缸(D)的作用下，液壓油向膨脹壁(A)均勻施壓，膨脹壁對夾持部分做均勻?qū)ΨQ的夾持，油腔內的液壓油通過夾持壁均勻的將夾持力傳遞到刀具的夾持部位，由于中間油脂柔性的壓力，降低了刀具切削的震動，減少了對刀具邊緣的磨損，可延長刀具40%的使用壽命，使加工零件的尺寸更加穩定，也能有效的保護機床主軸的精度和使用壽命。
B.刀柄體連接型號:BT/BBT/SK/JT/HSK/CAT等接口
C.加壓螺栓
用扳手旋動加壓螺栓，帶動活活塞移動，直至擰繁。
D.驅動活塞
驅動活塞壓縮液壓油，搞高油腔內的油壓。
E.長度調節螺釘
F.環槽
裝爽孔內壁和被爽刀具之間產生的巨大壓力將油，油脂等等潤滑物的殘余部分排擠到環槽內，保持了裝夾孔壁的清潔和干燥。
液壓刀柄有獨特的內部結構，具有精度高剛性強等的優點，兩點夾持刀具，鎖緊方便筒單，加工零部件精準。
獨特的兩點支持方式，精準度更穩定。
液壓刀柄在4倍直徑的跳動精度在3um以下刀柄刀具跳動小,加工表面精度更精準，同時還能延長刀具的使用壽命
裝入刀具后僅用T型扳手6/12NM的擰緊力就可以輕松鎖緊、拆卸
