基本參數(標準型)
X向量程：100mm
X軸分辨率：0.2μm
X軸指示精度：±（3+0.02L)μm
Z1向量程：25mm
Z1軸分辨率：0.05μm
Z1指示精度：±（2.5+|0.15H|)μm
Z軸高度：320mm 立柱行程
直線度：1μm/50mm
水平精度：±（1.2+0.02L)μm
垂直精度：±（1.5+|0.03H|)μm
驅動方式：X軸 Z軸 均為電動
檢測方法： X軸 高精度光柵傳感器 0.2μm
Z1軸 高精度光柵傳感器 0.05μm
驅動速度： X軸 Z軸（立柱） 4檔，可自定義速度
測量速度：X軸: 0.1,0.2,0.5,1mm/s ,自定義
產品特點

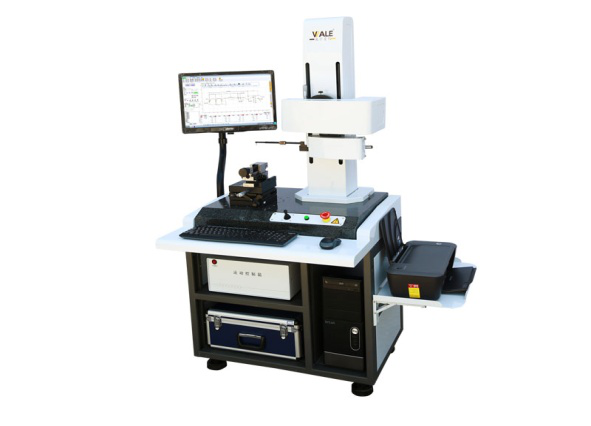

★ 高精度小臺式輪廓測量儀。
★ Z1軸采用高精度數字式線性傳感器，測量范圍大、精度高、穩定。
★ 采用高速并行數據采集單元，硬件觸發、硬件高速采樣，無延時。足夠密集的數據源及穩定的數據源，為后期的數據處理、計算提供最有力的保障。
★ 大量程設計，杠桿比僅為1：2.2，最大限度保持了傳感器的原有精度。
★ Z軸傳感器整體結構無任何彈性元件，從而保證無論測針處于均任何位置測力是衡定的。
★ 軟件自主研發，標注、操作方式與CAD一致，軟件功能強大，有自動抬起、自動回退及捕捉功能。
★ 對測針進行補償。
★ 擬合數據自動保存，便于多次標注
