概述

工業熒光法溶氧儀（以下簡稱儀表）是帶微處理器的水質在線監測儀。廣泛用于工業水、生活水和污水處理，及養殖業等。對水溶液中的含氧量進行連續監測和控制。儀表采用 LCD 液晶顯示屏；智能型中文菜單操作；具有電流或電壓輸出， 測量范圍自由設定，高低超限報警提示和兩組繼電器控制開關、遲滯量范圍可調； 自動或手動溫度補償，電極自動標定。

結構特征和工作原理

2.1 結構特征：

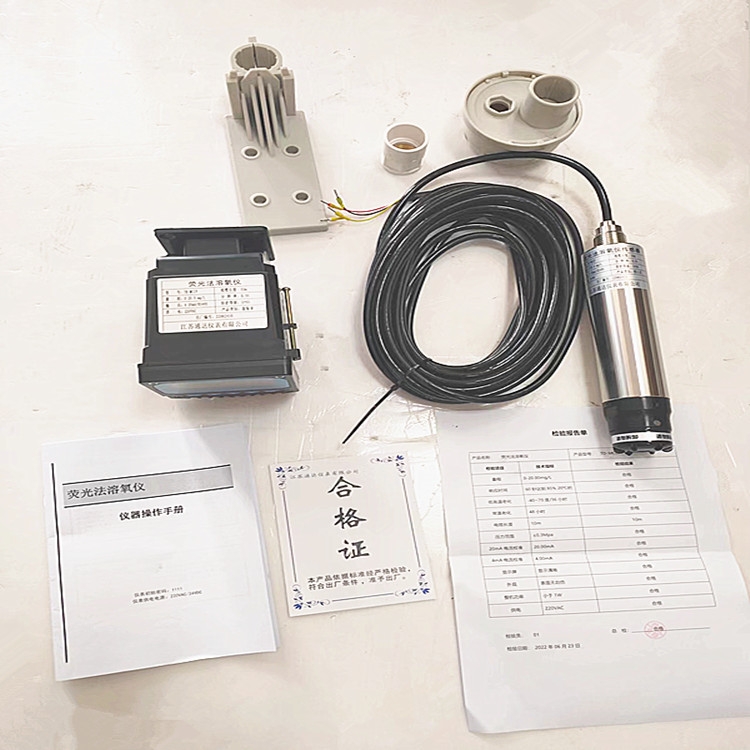

整套測量系統主要由TD-MCCF儀表（二次表）和溶氧電極（一次表）兩部分組成，溶氧電極接觸被測溶液，儀表顯示水溶液的含氧量和溫度及工作狀態。

2工作原理：

熒光法溶解氧儀是基于物理學中特定物質對活性熒光的猝熄原理。調制的綠光照到熒光物質上使其激發，并發出紅光，由于氧分子可以帶走能量（猝熄效應），所以激發紅光的時間和強度與氧分子的濃度成反比。我們采用了與綠光同步的紅光光源作為參比，測量激發紅光和參比光之間的相位差，并與內部標定值比對， 從何計算出氧分子的濃度，并經過溫度補償輸出最終值。采用猝熄原理，維護量小，不消耗氧氣，沒有流速和攪動的要求，不受硫化物等化學物質干擾，分辨率和測量精度高。

技術參數

（1）測量范圍：溶解氧：0～20.00mg/L（ppm）；

溫 度：0～60℃；

（2）測量誤差：溶解氧：±1%F.S；

溫 度：±0.3℃

（3）自動溫度補償：0～60℃；

（4）電極殘余信號：＜1‰；

（5）響應時間（終值 90%）：25℃時＜60S；35℃時＜30S；

（6）穩定性：在常壓恒溫下，每星期漂移＜2%F·S；

（7）信號輸出：0～20mA，4～20mA，20～4mA(負載電阻＜750Ω)；

（8）三組繼電器控制觸點：2A 240VAC，6A 28VDC 或 120VAC；

（9）電源選配：85～264VAC±10%,45～65Hz，功率≤3W； 9～36VDC，功率≤23W

（10）外型尺寸：144×144×118mm；

（11）安裝方式：盤裝（嵌入式）； 開孔尺寸 ：138×138mm；

（12）工作環境：

環境溫度：-10～60℃； 相對濕度：不大于 90%；

除地球磁場外周圍無強磁場干擾。
