電磁閥綜合性能荷重行程電流試驗臺設計規范與標準
1. 試驗機 通用技術要求 GB-T 2611-2007
2. 工業企業廠界噪聲標準 GB 12348－90
3. 機械安全急停設計原則 GB16754
4. 機械安全基本概念與設計通則 GB/T15706
5. 機械安全 機械電器設備 部分：通用技術條件 GB5226.1-2008
6. 安全色與安全標志 GB2893-2001
7. 低壓配電設計規范 GB50054
8. 通用用電設備配電設計規范 GB50055
試驗機用途

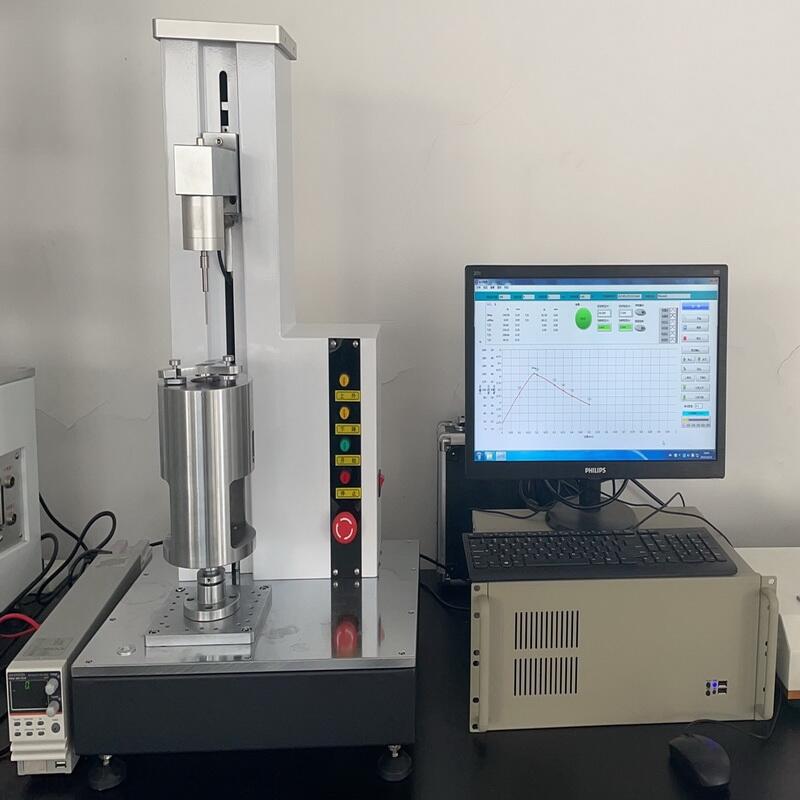

電磁閥綜合性能荷重行程電流試驗臺是測試電磁鐵在相同電流或電壓下，電磁力隨位移的變化關系，并能夠通過上位機 繪制曲線。測試電磁閥鐵在固定位移下，電磁力隨電流或電壓的變化關系，并能夠通過上位機繪制曲線。適用于各種電磁閥、開關（荷重-行程-電壓-電流）關系曲線測試。電磁閥各種電壓、電流情況下，沖擊力、保持力、及按設定頻率下疲勞測試等。利PC機中文視窗畫面設定，操作簡單方便，且所有資料皆可儲存（試驗條件、荷重曲線圖、測試結果、檢查報表…等等).
規格參數
設備供電；AC220V 50HZ
電流控制范圍：0~700mA
電流測量范圍：0~700mA 精度：±1mA
電壓控制范圍：0~DC150V 精度：±0.1V
電壓測量范圍：DC150V 精度：±0.1V
力測量范圍：250N 精度：0.1%
位移測量精度：±0.05mm
機臺位移行程 ≥500mm訂貨技術協議
接口要求
測試方向：垂直方向進行力值測試。
測試參數：位移、力值、電流、電壓。
通過上位機進行參數設置，實現位移會電流/電壓的自動調節，并通過力值傳感器采集對應的力值，并在上位機進行顯示和保存。
試驗設備上位機與控制設備可采用集成式，也可采用分體式。
設備具有以太網接口，便于遠程訪問。
具體電磁閥綜合性能試驗臺資料可以咨詢聯往檢測設備
