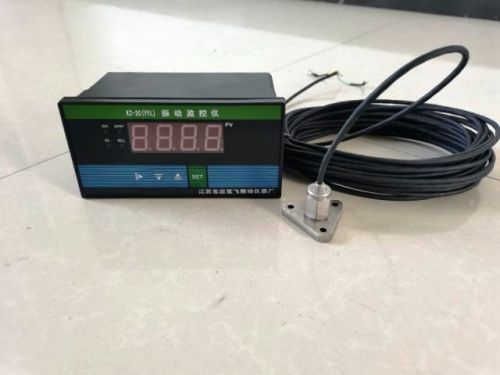

HZD-L-X1數顯振動監控儀是一種簡便、高效的現場設備監測、控制、分析的工具，它主要用于連續運轉的大型機械設備、旋轉設備的超振的監控保護?？梢员苊庖蛟O(shè)備運轉失常和振動幅度增大，造成設備損壞和人員傷亡。是設備保養維護必不可少的監控儀器。用戶使用過程中，可根據設備允許振動量值設定控制值。當設備工作過程中出現異?，F(xiàn)象，振動值增大、高大于所設定值（AL、AH）時，報警指示燈亮。如果連續超振時間超過所設定延遲時間后，二階報警（AL預警綠燈、AH報警紅燈）指示燈亮，同時儀器內部繼電器工作，將有效地控制設備的主電源，防止意外事故發生，達到保護設備的目的。變送器可直接連接DCS、PLC或其它設備，為了方便現場安裝，采用壁柜式或機柜式安裝。本產品具有防塵、體積小、結構合理、性能穩定可靠、動作準確等特點。
一、性能指標
1、傳感器:
SLMCD-21T一體化振動變送器
2、測量范圍
振動速度：0-20.00mm/s（可調）;
工作頻率：5HZ-1000HZ
3、報警及控制：分二階報警：一階為預警(AL)，控制輸出繼電器工作；二階為報警(AH)，控制輸出繼電器工作
4、預警、報警設定范圍：在測量范圍內任意設定報
5、速度值顯示誤差：? < 1%??????????????????????????????????????
6、輸出： 0-20.0mm/s;測量值對應4―20mA(OUT)輸出（可調）
7、繼電器觸點輸出： AC220V/5A（阻性負載）或AC220V/0.3A(感性負載), 常開（可調）
8、工作電源：85-240V? 50/60Hz
9、通訊功能：RS-485通訊口，兼容MODBUS-RTU通訊協議
10、外形尺寸: 面板尺寸:160（長）×80mm（高）；開孔尺寸: 152+1×76+1mm；深度：82mm
11、工作環境：溫度0～50.0℃,相對濕度不大于85%的無腐蝕性氣體及無強電磁干擾的場所
客戶按以上要求連接連線,儀表出廠下限報警值(AL)設定為10.00mm/s, 上限報警值(AH) 設定為15.00mm/s, 客戶需按現場具體情況重新設定報警值, 其它參數可不需要重新設定。
