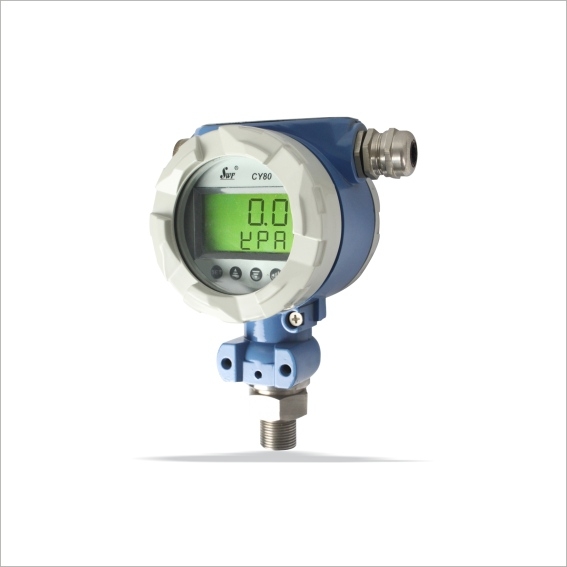

SWP-CY80低功耗現場LCD顯示壓力變送器（電池供電）是本公司推出新一代先進的現場變送單元。該變送器采用先進的低功耗CPU配合大屏幕LCD顯示，采用鋰電池供電，可提供長達一年以上的連續工作時間，免維護。采用鋁合金外殼進口的擴散硅壓力傳感器，抗腐蝕，抗過載穩定性好，精度高，集測量顯示變送，控制，通訊為一體。應用于石油、化工、冶金等部門各種腐蝕和非腐蝕性液體和氣體測量與控制，是替代傳統遠傳指針表和壓力表的理想產品。
|
技術參數
|
型譜表
|
相關資料
|
|
型 號
|
代 碼
|
說 明
|
|
SWP-CY80
|
-□
|
□□
|
□-
|
□-
|
□□
|
- □
|
低功耗現場LCD顯示溫度變送控制器（電池供電）
|
|
防爆類型
|
EX
|
|
|
|
|
|
標準型（可省略）
本安型（防爆等級）（見注1）
|
|
輸出方式
|
00
02
|
|
|
|
|
無輸出
4~20mA
|
|
過程連接方式和材料
|
R
G
|
|
|
|
外螺紋G1/2（不銹鋼 1Gr18Ni9Ti）
外螺紋M20×1.5（不銹鋼 1Gr18Ni9Ti）
|
|
外殼類型
|
A
|
|
|
鋁外殼LCD現場指示，防護等級IP65
|
|
測量范圍
|
□□
|
|
參見“標準量程表”
|
|
供電方式
|
D
W
|
電池供電
DC24V（可省略）
|
注1：本安等級：二線制4~20mA為（ExiaIICT6）
帶電池供電（ExiaIICT5）
★標準量程表：
|
測量范圍
|
代號
|
量程調節范圍
|
|
0—20kPa
|
D5
|
10.0—20kPa
|
|
0—25kPa
|
D6
|
12.0—30kPa
|
|
0—40kPa
|
D7
|
12.0—40kPa
|
|
0—60kPa
|
D8
|
20.0—60kPa
|
|
|
|
|
|
0—100kPa
|
E1
|
30.0—100kPa
|
|
0—160kPa
|
E2
|
60.0—200kPa
|
|
0—200kPa
|
E3
|
60.0—200kPa
|
|
0—250kPa
|
E4
|
120.0—400kPa
|
|
0—400kPa
|
E5
|
120.0—400kPa
|
|
|
|
|
|
0—0.6MPa
|
F1
|
0.2—0.6MPa
|
|
0—1.0MPa
|
F2
|
0.3—1.0MPa
|
|
0—1.6MPa
|
F3
|
0.6—2.0MPa
|
|
0—2.0MPa
|
F4
|
0.6—2.0MPa
|
|
0—2.5MPa
|
F5
|
1.2—4.0MPa
|
|
0—4.0MPa
|
F6
|
1.2—4.0MPa
|
|
0—6.0MPa
|
F7
|
2.0—6.9MPa
|
|
|
|
|
|
0—10MPa
|
H1
|
3.0—10MPa
|
|
0—20MPa
|
H2
|
6.0—20MPa
|
|
0—25MPa
|
H3
|
6.0—25MPa
|
|
0—40MPa
|
H4
|
6.0—40MPa
|
|
0—60MPa
|
H5
|
6.0—60MPa
|
|
