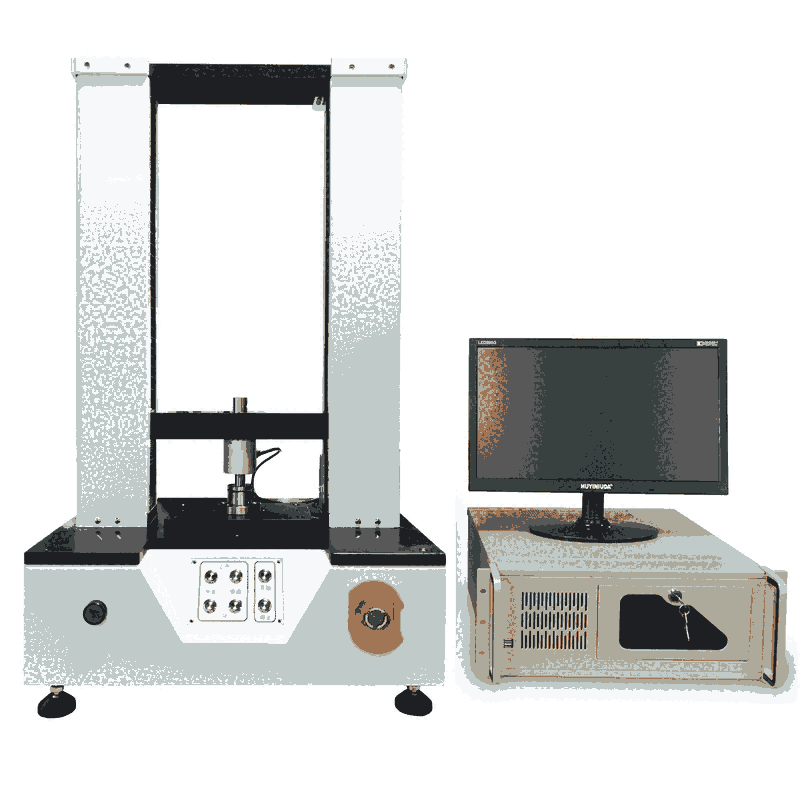

全自動彈簧拉壓試驗機說明
本彈簧拉壓試驗機適用于各種引張彈簧、壓縮彈簧之荷重-形成動態分析及測定。搭配Windows中文視窗畫面設定操作簡單、快速易學。
彈簧試驗機參數：
|
型 號 |
LW-8005 |
LW-8010 |
LW-8050 |
LW-8200 |
LW-8500 |
LW-8100a |
LW-8200a |
LW-8500a |
|
|
測試荷重 |
5kgf |
10kgf |
50kgf |
200kgf |
500kgf |
1000kgf |
2000kgf |
5000kgf |
|
|
顯示荷重 |
0.01 |
0.01 |
0.01 |
10gf |
20gf |
0.1kgf |
0.1kgf |
0.2kgf |
|
|
荷 重 單 位 |
gf、kgf、N、lb、、 |
||||||||
|
測試行程 |
200mm |
800mm |
|||||||
|
顯示行程 |
0.01mm、0.001mm(Option) |
||||||||
|
驅 動 馬 達 |
伺服馬達 |
||||||||
|
壓縮板直徑 |
∮60mm |
∮120mm |
∮200mm |
||||||
|
外 觀 尺 寸 |
W300×D410×H640 |
W790×D490×H1570 |
W930×D490×H2000 |
||||||
|
機 臺 重 量 |
55Kg |
130Kg |
250Kg |
||||||
|
使 用 電 源 |
AC-220V |
||||||||
全自動彈簧拉壓試驗機性能特點：
測試條件皆由電腦書面設定，并可儲存。（由下拉式選單勾選設定、或直接輸入數據）。
機臺采高剛性結構設計搭配伺服馬達，精度高、壽命長。
荷重單位顯示可自由切換：N、lb、gf、kgf。
原點自動記憶功能，當停機或停電情況時資料皆可保存。
荷重元超負載之保護功能，可確保荷重元不致?lián)p壞。
可儲存及列印圖形（荷重-行程曲線圖及檢驗報表）。
檢驗報告自動產生（可直接列�。�，并可轉檔輸出或透過網絡直接輸出。
可直接記錄每次動態荷重-行程曲線變化圖。
可輸入測試上、下限公差值，自動判定OK、NG。
一段、二段、三段、荷重全自動測定。
多種測試功能選擇：A、設定高度測荷重。 B、設定荷重測高度。
C、設定壓縮量測荷重。 D、設定荷重測壓縮量。 E、多段點測試。
全自動彈簧拉壓試驗機試驗條件設定畫面:
※彈簧種類選擇。 ※ 5段高度設定。
※ 荷重單位切換。 ※ 5段荷重設定。
※ 彈簧零點位置。 ※ 高度公差輸入。
※ 圖形坐標范圍。 ※ 荷重公差輸入。
