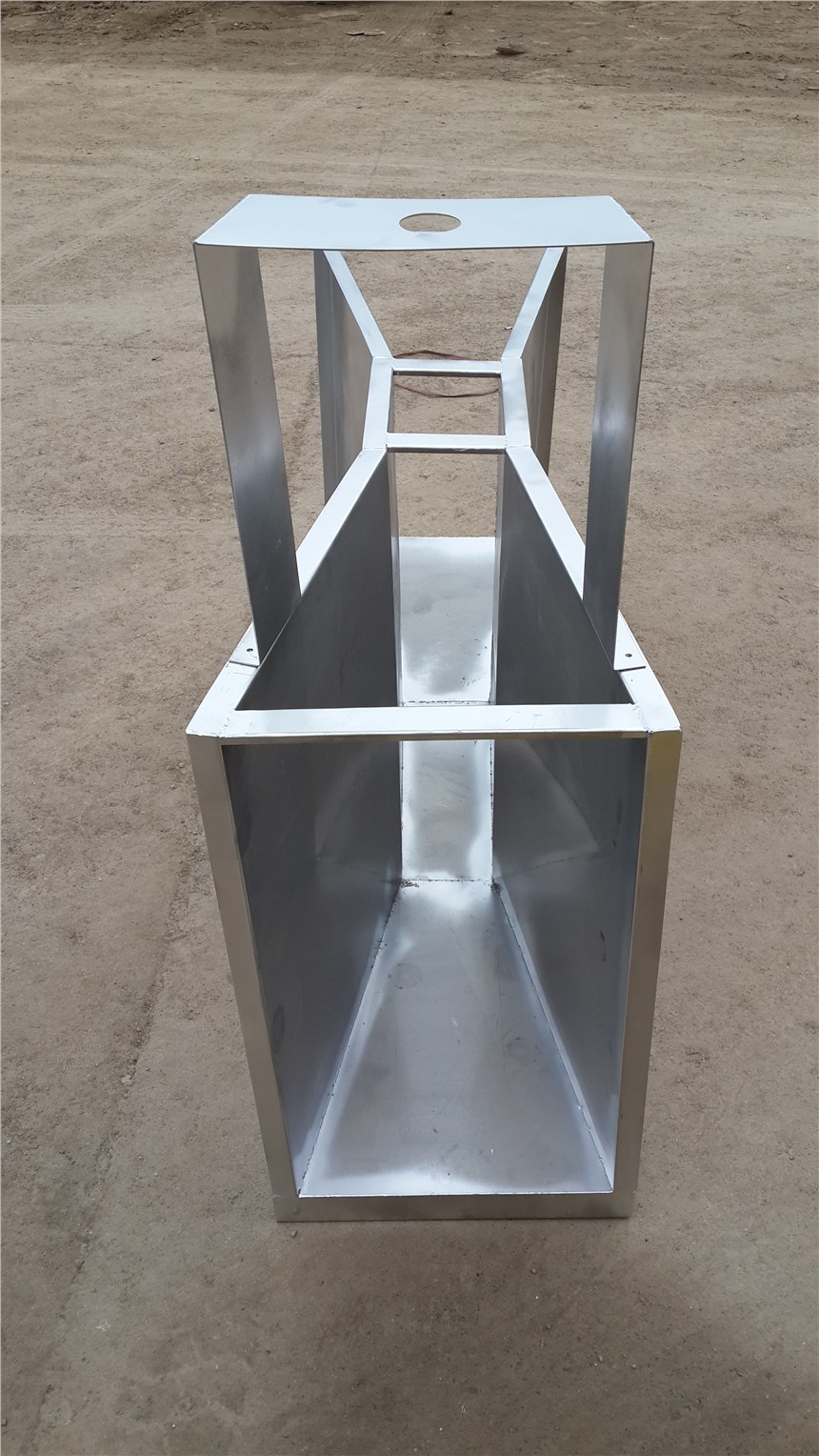

巴歇爾槽與明渠流量計配合使用，把明渠內流量的大小轉成液位的高低。測量明渠內水的流量。如灌渠、污水溝、城市下水道的流量。
明渠土建安裝準備
在安裝前首先察看地形，進水口必須高于出水口，確保有水位差,出水暢通，這是成功安裝巴歇爾槽明渠流量計的關鍵。
A、巴歇爾槽的尺寸與渠道安裝有關，請用戶根據現場情況而定。
B、巴歇爾槽的中心線要與渠道的中心線重合,使水流進入巴歇爾槽不出現偏流。
C、巴歇爾槽通水后，水的流態要自由流。巴歇爾槽的淹沒度要小于規定的臨界淹沒度。
D、巴歇爾槽的上游應有大于5倍渠道寬的平直段，使水流能平穩進入巴歇爾槽。即沒有左右偏流，也沒有渠道坡降形成的沖力。
E、巴歇爾槽安裝在渠道上要牢固。與渠道側壁、渠底連結要緊密，不能漏水。使水流全部流經巴歇爾槽的計量部位。巴歇爾槽的計量部位是槽內喉道段。
巴歇爾槽選型
序
b值
長*寬*高
最 大 流 量
號
（mm）
(mm)
（立方米/小時）
1
25
635*267*265
19.44
2
51
774*314*305
47.52
3
76
914*359*517
115.56
4
152
1525*500*730
399.6
5
228
1630*675*890
900
6
250
2845*980*1060
900
7
300
2870*940*1200
1440
8
450
2945*1120*1200
2268
9
600
3020*1300*1200
3060
10
750
3095*1480*1200
3960
11
900
3170*1660*1200
4500
12
1000
3200*1780*1250
5400
13
1200
3320*2020*1250
7200
14
1500
3470*2380*1250
9000
15
1800
3620*2740*1250
10800
16
2100
3770*3100*1250
12960
17
2400
3920*3460*1250
14400
18
3050
7010*4900*1580
29808
19
3660
8230*6830*1900
52848
20
4570
11890*7760*2300
90144
