一體化孔板流量計生產企業LG
一體化孔板節流裝置（孔板流量計）是集流量、溫度、壓力檢測功能于一體，并能進行溫度、壓力自動補償?shù)男乱淮髁坑?，該孔板流量計采用先進的微機技術與微功耗新技術，功能強，結構緊湊，操作簡單，使用方便。 ??孔板流量計的取壓方式有很多，包括環室取壓標準孔板、角接單獨鉆孔取壓標準孔板、法蘭取壓標準孔板、徑距取壓標準孔板以及小口徑孔板，其中：
解決節流件前積水簡單的方法是節流件的下部開疏液孔。將節流裝置安裝在垂直工藝管上，或改用圓缺孔板流量計或偏心孔板。其中，偏心孔板不確定度較小，優于圓缺孔板。

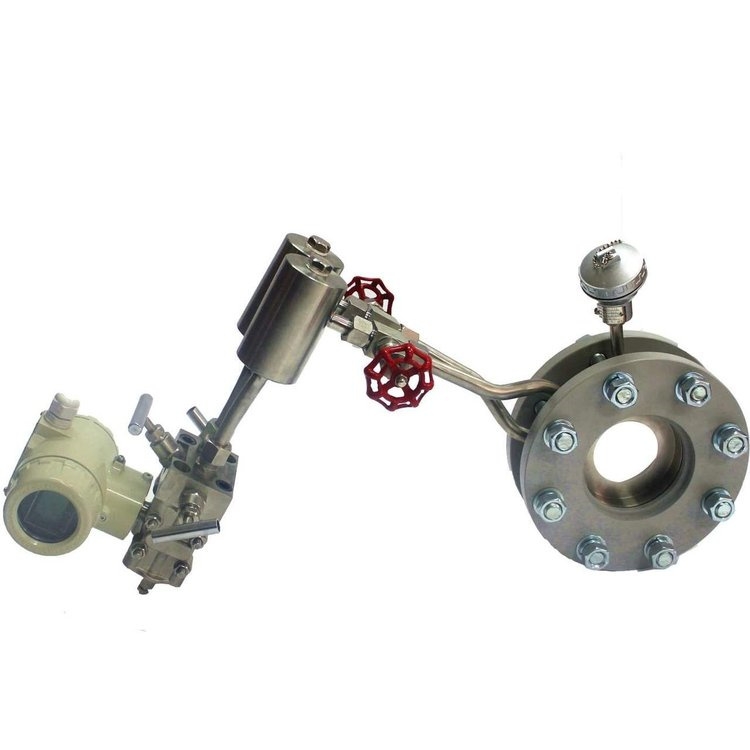

一體化節流孔板流量計結構一體化智能孔板流量計，由孔板取壓裝置、三閥組、智能差壓變送器及溫/壓傳感器等主要部分組成。三閥組的作用：可使一體化結構牢固，減少泄漏點；可在線確認變送器的零點與修正；一旦變送器出現故障需要檢修或更換時，可在不中斷工藝情況下進行，操作非常方便。 孔板流量計對天然氣的潔凈度有較高的要求，長期使用后可能產生腐蝕、磨損、結垢、臟污，精度難以保證，需拆下清洗、檢驗確認合格后才能繼續使用。其次是使用孔板流量計的管道內介質壓力損失較大，會增加較高的附加生產費用； 在安裝方面，由于孔板流量計對前后直管段的要求較高，在管徑較大的工況下使用不容易滿足。另外，一般的孔板流量計都是采用法蘭夾持式連接，長期使用維護后容易產生跑、冒、滴、漏的問題，增加了維護工作量。
孔板流量計技術參數：
1、β值：0.2～0.8；
2、口徑：DN15～DN1000（mm）；
3、精度：±1%FS；
4、表頭：盲表和數顯表兩種；
5、量程比：標準1：13，擴展1：30；
6、工作壓力：≤42.0MPa；
7、介質溫度：-40oC～450oC；
8、介質粘度：≦30CP(相當于重油) ；
9、防爆等級：dⅡCT5.6、iaⅡCT4-6;防護等級：IP67；
10、安裝方式：水平或垂直；
11、連接方式：法蘭或夾裝式；
12、法蘭標準：DN≤600mm, PN2.0～PN26,HG20616;PN32,HG20618；DN>600mm,PN2.0～PN15,HG20623，也可按用戶提供的法蘭標準制造。
13、智能差壓變送器：輸出：4～20mA.DC 或數字信號；電源：24V.DC。
液體：上游直管段應20DN，下游直管段應5DN 插入式：上游直管段應20DS，下游直管段應7DS（DS為管道實測內徑）
孔板流量計是將標準孔板與多參數差壓變送器配套組成的量程比差壓流量裝置，可測量氣體、蒸汽、液體及引的流量，應用于石油、化工、冶金、電力、供熱、供水等領域。節流裝置又稱為差壓式流量計，是由一次檢測件和二次裝置差壓變送器和流量顯示儀組成應用于氣體。蒸汽和液體的流量測量，結構簡單，維修方便，性能穩定。??2、環室取壓標準孔板：屬標準孔板。由于實現了環室取壓，提高了測量精度，縮短了安裝時所需直線管段長度，可在各部門普遍應用?？装辶髁坑嬍菍藴士装迮c多參量差壓變送器或差壓變送、溫度變送器及壓力變送器配套組成的量程比差壓流量裝置，可測量氣體、蒸汽、液體及天然氣的流量。孔板流量計管道中積水處理方法：及時排放管道中的凝結水。安裝排水裝置是避免積水堵塞管道的主要措施，一方面要合理設計管道坡度及排水裝置的分布，定期維護檢查，避免大量水聚集堵管。凝結水的及時排出也降低了管道濕度，減緩凝結水和其它雜質對管道的腐蝕，從而提高計量數據的準確性。
