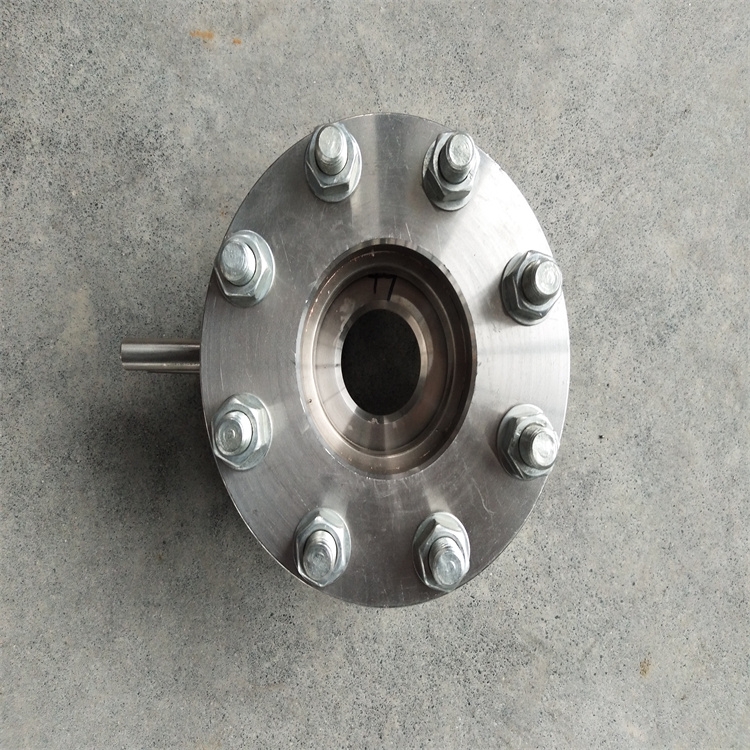

防腐孔板流量計前后產生一個靜壓力差,壓力差與流量存在著函數關系，流量大，壓力差就大，差壓信號傳送給差壓變送器，轉換成4-20ma.DC模擬信號輸出，遠轉給流量積算儀，實現流體流量的計量。質量型流量計，利用智能型差壓變送器，對工況溫/壓進行自動補償后，實現對流體質量流量的測量、孔板流量計要送熱風，熱風爐離爐近，且彎頭多。過去曾使用標準孔板，因直管段不夠長而誤差大。因為有均壓環和多個取壓口，需要2D長的直管段即可。 ??2、環室取壓標準孔板：屬標準孔板。由于實現了環室取壓，提高了測量精度，縮短了安裝時所需直線管段長度，可在各部門普遍應用。
盡量不要從阻尼室體上拆下管套，若必須要拆下時注意螺紋為左旋。蒸汽孔板流量計噴嘴與噴嘴不要拆卸，須拆時應注意兩者的相對位置不許移動。如移動計量精度則無法保證。松開阻尼室體的四個螺母，從本殼體上拆下阻尼室體，如果難以分離，可用兩只m6螺釘頂下。小心取下阻尼室體，注意不要損壞轉子和“o”形密封圈。
孔板流量計安裝管道條件:
(1)節流件前后的直管段必須是直的，不得有肉眼可見的彎曲。
(2)安裝節流件用得直管段應該是光滑的，如不光滑，流量系數應乘以粗糙度修正稀疏。
(3)為保證流體的流動在節流件前1D出形成充分發展的紊流速度分布，而且使這種分布成均勻的軸對稱形，所以1)直管段必須是圓的，而且對節流件前2D范圍，其圓度要求其甚為嚴格，并且有一定的圓度指標。 上述幾點都會影響到孔板的重復性，重復性是由設備自身的質量所決定的，它在過程控制應用中是重要的指標。而儀器的度除了取決于重復性外，還和量值標定系統有關。在實際應用中，儀表優良的重復性被許多因素包括流體粘度、密度等變化所干擾，都會影響測量精度。若儀表輸出特性是非線性的，則這種影響更為突出。因此，在選擇與應用孔板流量計時必須做好防范措。
流量取源部件上、下游直管段的小長度，應按設計文件規定，并符合產品技術文件的有關要求。上下游直管段的要求一定要參考相關手冊布置，一點不能含糊，孔板流量計裝在現場造成誤差太大的大部分原因就是這個。適用范圍
管道口徑：DN15-DN2000
插入式：DN100-DN2000
精度等級：?±1.5級，±1.0級
插入式：±1.5級、±2.5級
公稱壓力：?1.6 Mpa 、2.5Mpa 、6.4Mpa 、25Mpa
連接方式：?法蘭夾裝、螺紋連接、法蘭連接、插入式等
直管段要求：氣體：上游直管段應10DN，下游直管段應5DN
具體衡量方法:
(A)節流件前OD，D/2，D，2D4個垂直管截面上，以大至相等的角距離至少分別測量4個管道內徑單測值，取平均值D。任意內徑單測量值與平均值之差不得超過±0。3%
(B)在節流件后，在OD和2D位置用上述方法測得8個內徑單測值，任意單測值與D比較，其偏差不得超過±2%
2)節流件前后要求一段足夠長的直管段，這段足夠長的直管段和節流件前的局部阻力件形式有關和直徑比β有關，見表1(β=d/D, d為孔板開孔直徑，D為管道內徑)。
(3)節流件上游側阻力件和第二阻力件之間的直管段長度可按第二阻力件的形式和β=0。7(不論實際β值是多少)取表一所列數值的1/2
(4)節流件上游側為敞開空間或直徑≥2D大容器時，則敞開空間或大容器與節流件之間的直管長不得小于30D(15D)若節流件和敞開空間或大容器之間尚有其它局部阻力件時，則除在節流件與局部阻力件之間設有附合表1上規定的直管段長1外，從敞開空間到節流件之間的直管段總長也不得小于30D(15D)。 解決節流件前積水簡單的方法是節流件的下部開疏液孔。將節流裝置安裝在垂直工藝管上，或改用圓缺孔板流量計或偏心孔板。其中，偏心孔板不確定度較小，優于圓缺孔板。
孔板流量計是如今較為先進的一種測量儀表，其實現了智能功能，與市面如今大多數流量計相比，其實現了便捷安裝以及智能測量的功能，因此也被許多測量行業領域的人們所廣泛使用，由于其是無活動部件，因此也具有著使用壽命長，使用性能穩定的優點。 上述幾點都會影響到孔板的重復性，重復性是由設備自身的質量所決定的，它在過程控制應用中是重要的指標。而儀器的度除了取決于重復性外，還和量值標定系統有關。在實際應用中，儀表優良的重復性被許多因素包括流體粘度、密度等變化所干擾，都會影響測量精度。若儀表輸出特性是非線性的，則這種影響更為突出。因此，在選擇與應用孔板流量計時必須做好防范措。
孔板流量計流量取源部件事項：安裝前應對流量節流件的外觀及節流孔直徑進行檢查和測量，并做好記錄，其質量應符合設計文件和現行標準的有關規定。
