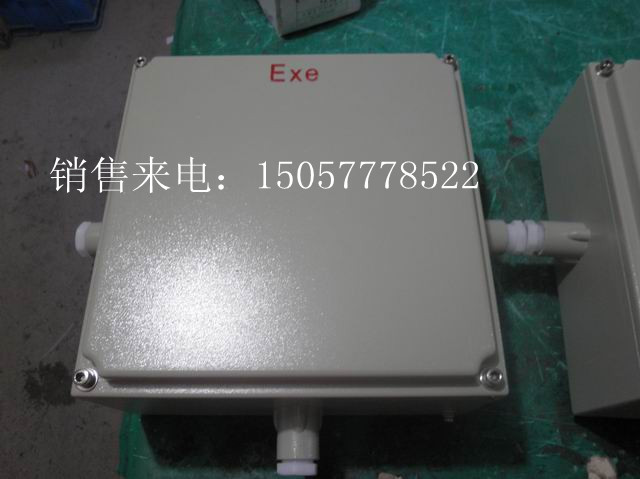

BJX系列防爆接線箱（IIB、IIC、e、DIP）
技術特點
1.外殼采用鋼板焊接成型，表面高壓靜電噴塑；
2.結合面采用曲路密封結構，具有較強的防水、防塵性能；
3.接線端子采用本安接線端子，接線方便，牢固可靠；
4.進線口方向變化多端，可根據用戶要求任意選配進線口，并可根據用戶要求直接配DQM系列的電纜密封接頭（注：用戶在訂貨時須注明）
5.可使用于防爆儀器儀表、防爆通信系統、防爆監視系統等本安線路中做信號傳輸之用主要技術參數
1.執行標準：GB3836.1-2000、GB3836.4-2000等效于IEC60079-0、IEC60079-11、EN50014、EN50020/39
2.防爆標志：Exia‖CI6等效于Ex‖2GEExia‖CT6(歐標)
3.額定電壓：DC24V及以下
4.額定電流：20mA及以下
二,產品特點
1.鑄鋁合金或鋼板外殼,表面噴塑。
2.壓鑄或焊接成形，外形美觀。
3.結合面采用曲路密封結構，具有較強的防水、防塵性能。
4.接線端子采用增安型專用端子，接線方便，牢固可靠，并且電流大小有多種規格可供用戶任意選配。
5.進線口方向變化多端，可根據用戶要求任意選配進線口并可根據用戶要求直接配裝配BMJ系列的電纜
密封接頭(注：用戶在訂貨時須注明。)
6.符合GB3836-2000，IEC60079標準要求。
三、進線示意圖 四、主要技術參數
額定電壓（V） 額定電流（A） 防爆標志 防護等級
接線箱現有三種規格
內裝螺旋自鎖式規格有2.5-3.5平方毫米，將引入導線固定連接。
不同型號規格的引入：塑制電纜密封套入口(安裝端)是公制螺紋，內設防松夾爪，具有良好的機械特征。未使用的電纜入口可用空塞堵頭密封，為今后更加便捷的設施進行改型與擴展。
用戶要求直接配裝BOM系列的電纜密封接頭(注:用戶在訂貨時須注明)。
5、符合GB3836-2000，IEC60079標準要求。 型號含義 主要技術參數型號A B C D E 常規進出線口徑規格、數量BXJ-20/4
204 185 160 82 100 1-G3/4＂4-G1/2＂BXJ-20/8 242 245 196 104 110 1-G1＂7-G3/4＂BXJ-20/16 318 332 172 206 110 1-G1/2＂7-G3/4＂BXJ-20/24 422 338 276 224 110 1-G1/2＂1-G3/4＂BXJ-20/30 422 412 276 299 114 1-G1/2＂13-G3/4＂
額定電壓(V) 額定電流(A) 防爆標志防護等級220/380 20 ExdⅡBT6
