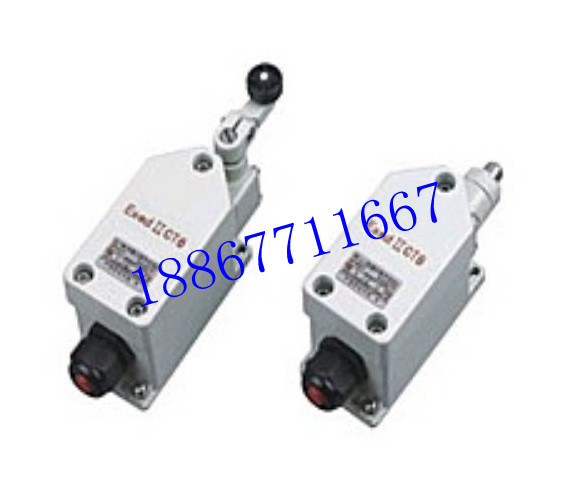

8077防爆行程開關8077/1-11,8077/1-20,防爆行程開關直動式，防爆行程開關轉動式
一、型號含義
二、結構簡介
行程開關由外殼（殼體，蓋），傳動頭和隔爆型微動開關等組成。外殼為增安型結構，采用含鎂量不大于0.5%的輕鋁合金壓鑄而成，表面環氧粉末涂復，外形美觀且具有耐沖擊等優良性能。微動開關固定的殼體內，傳動頭裝在殼體的上端隨著杠桿的轉動或頂桿的移動，從而實現開關觸頭的開或閉，蓋與殼身之間設有密封圈，并用不銹鋼螺釘緊固，可保證外殼的防護等級達到IP54。
隔爆型微動開關，結構緊湊，可靠性強，體積小，通斷能力和壽命指標高是具有先進水平的配套元件。
三、技術數據
行程開關額定絕緣電壓為交流500伏，約定發熱電流為10安，其余基本參數見表1和表2的規定。
類別 |
額定工作電壓（V） |
額定工作電流（A） |
電纜外徑 |
防爆等級 |
防護 等級 |
觸頭形式 |
|
常分 |
常分 |
||||||
交流AC |
500 |
10 |
φ9～φ15.5 |
Exed.ⅡCT6 |
IP54 |
1 |
1 |
直流DC |
500 |
0.12 |
1或or1 |
||||
220 |
0.50 |
1或or1 |
|||||
24 |
7 |
1 |
1 |
||||
型號 |
動作行程 |
超行程 |
差程 |
操作力 |
8077/1-20 |
＜5(mm) |
＞4(mm) |
＜3(mm) |
≯61.8 |
8077/1-11 |
＜40° |
＞30° |
≤25° |
≯13.7 |
