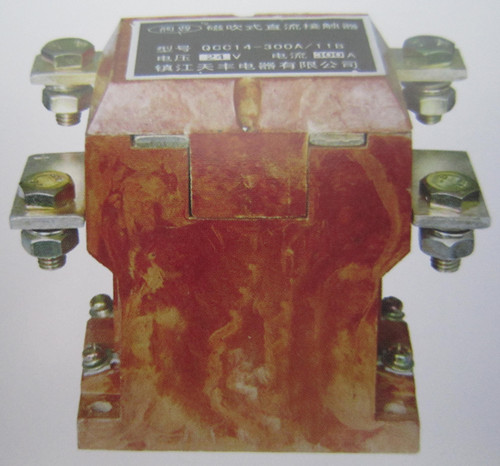

QCC14-300A/11B直流接觸器可廣泛應用于蓄電池車輛做起動、停止、調速換向的控制和牽引機車、礦山機械、石油化工、冶金船舶、電信、計算機等領域作電源切換及不間斷電源系統。該產品符合JB3974-85《蓄電池車輛用直流電器基本技術條件》及郵電部YD/T585-92《通信用配電設備》、YD/T512-92《電報電源設備技術條件》等標準。
使用條件：
1. 安裝處的環境溫度：-25～+40℃
2. 相對溫度：+20℃達98%
3. 安裝處的振動頻率：f為1-50Hz（1A=25/f頻率，1-10 Hz時 A=250/f2；頻率10～50Hz）
4. 沖擊振動；加速度不大于30m/s2
5. 安裝方式：任意
性能參數 Perbance beters
參 數 名 稱 Parameters |
產品型號 Model |
|||||
QCC14-300A/11B |
||||||
線圈額定電壓V（DC） Coil rated voltage(DC) |
12 |
24 |
36 |
48 |
72 |
|
主觸點電路額定電壓V(DC) Main contact current rated voltage(DC) |
感性負載72 Inductive Load72 阻性負載90 Resistive Load 90 有極性 with polarity |
|||||
主觸點電路額定負載電流（A） Main contact circuit rated load current(A) |
300 |
|||||
線圈額定電流(A) Coil rated current(A) |
0.45 |
0.18 |
0.11 |
0.09 |
0.10 |
|
冷態起動線圈最大電流（A） Max.current of cold start coil(A) |
5 |
|||||
輔助觸點額定電流（A） Auxiliary contact rated current (A) |
48VDC≤5 96VDC≤2.5 |
|||||
冷態動作電壓（V） Cold b voltage (V) |
吸合 Close |
≥60% |
||||
釋放 Release |
≥5%-30% |
|||||
最大動作時間 （線圈不帶抑制電路） Max.b time (ms) (coil without restraint circuit) |
吸合 Close |
40 |
||||
釋放 Release |
40 |
|||||
重量 Weight (kg) |
1.45 |
|||||
主要型號：
1、密封式MZJ-50S,MZJ-100S，MZJ-200S，MZJ-400S，MZJ-600S
2、密封式TXZJB-100D，TXZJB-200S，TXZJB-400S，TXZJB-600S，
3、磁吹弧式QCC14-100A/11，QCC14-150A/11，QCC14-100A/22，QCC14-300A/11B，
4 磁吹弧式QCC15-25A/10，QCC15-40A/10B，QCC15-100A/10，QCC15-200A/10，QCC15-200A/10M，QCC15-300A/10B，
5、磁吹弧式QCC25B-200A/22，QCC25B-300A/22，
6、磁吹弧式QCC26B-200A/10，QCC26B-300A/10，
7、磁吹弧式QCC25C-100A/11，QCC25C-100A/22，QCC25C-200A/11，QCC25C-200A/22，QCC25C-400A/11，QCC25C-400A/22，
8、磁吹弧式QCC26C-100A/10，QCC26C-200A/10，QCC26C-400A/10，
9、磁吹弧式QCC28-160A/20B，QCC28-460A/20B，
10、磁吹弧式QCC29-160A/10B，QCC29-400A/10B，
11、磁吹弧式QCC34-250A/10B，QCC34-250A/10，QCC34-250A/20B，QCC34-250A/20，
