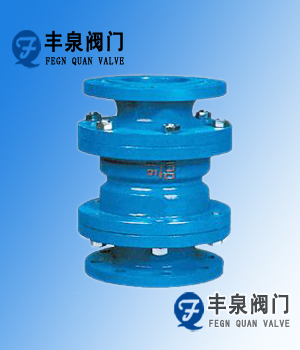

YB43X固定比例式減壓閥
固定比例式減壓閥概述
YB43X、YB13X固定比例式減壓閥，是一種等比例減低流經介質壓力的調節閥。通常用于高層建筑、泵站及消防系統，既能減動壓又能減靜壓，減壓比例精確。該閥結構簡單，選材優質，價格低廉，性能可靠。參考比例有：2：1、3：1、4：1、3：2、5：2等，如客戶有特殊要求，可在訂單中說明。比例式減壓閥主要由閥體、進口法蘭、活塞、大缸套、小缸套、出口法蘭及O型圈、密封墊等零件組成。比例式減壓閥是利用閥內浮動活塞兩端不同的截面積構成了閥前與閥后的壓力差，改變閥后的壓力達到減壓目的。比例式減壓閥結構獨特、性能優越、流量大、開關平穩、無噪聲、減壓比例穩定、即“減動壓”又“減靜壓”，并且有減少乃至消除“水錘”現象對管件與供水器具的破壞，消除不必要的振動，節約水源保護管網的作用。
固定比例式減壓閥主要零部件材料
適用介質 |
水、氣體 |
|||
適用溫度 |
≤90℃ |
|||
壓力誤差 |
≤8% |
|||
最小開啟壓力 |
2：1 |
0.2MPa |
||
3：1 |
0.3MPa |
|||
連接形式 |
法蘭、內螺紋 |
|||
主要零件材料 |
閥體 |
錫青銅 |
不銹鋼 |
鑄鐵 |
內件 |
錫青銅 |
不銹鋼 |
錫青銅或不銹鋼 |
|
固定比例式減壓閥主要外形連接尺寸（法蘭連接尺寸按JB/T 79-94） 單位：mm
公稱通徑 A D3 25 232 115／125 32 246 140／150 40 256 150／155 50 270 165／175 65 306 185／200 80 320 210／230 100 340 240／265 125 400 275／300 150 429 310／350 200 358 355／400
DN lmml
