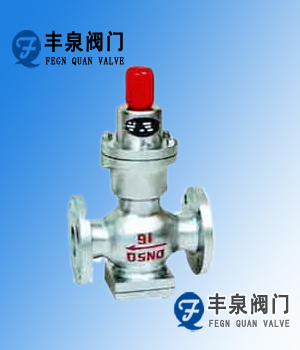

Y44H波紋管減壓閥
型號：Y44H 公稱通徑：DN20-50mm 壓力等級：PN1.0MPa 材質：碳鋼、不銹鋼
波紋管減壓閥用途說明 波紋管減壓閥用于溫度在200℃以下的蒸汽、空氣、水無腐蝕性介質的管路上，使通過閥體的介質壓力保持恒定，以適應工作需要。閥前進口壓力P1由1.0-0.1MPa，減壓閥后出口壓力P2為0.4-0.05MPa，閥前與閥后的壓力差不大于0.6MPa，也不應小于0.05MPa。
1,閥前進口介質壓力從閥瓣和閥體密封圈開啟間隙進入體腔使介質壓力流滿波紋管的組合箱，波紋管和彈簧因受介質壓力的擠壓而壓縮，閥瓣隨著閥桿位移，閥瓣產生對閥體密封圈的關閉，將閥前介質截止，不作閥后介質壓力的補充。當閥后的介質壓力降低，波紋管因受調節彈簧的徑項力，使波紋管疊紋變形，閥桿將閥瓣頂開。使介質通過閥體密封圈補充閥后壓力的降低。 2，波紋管減壓閥是由閥體、閥蓋、閥瓣、閥體密封圈、閥桿、波紋管、調節彈簧等零件組成，體腔進口組裝有閥瓣、閥體密封圈和輔彈簧，輔彈簧是保持閥瓣和閥體密封圈自動的密封，出口體腔組裝彈性密封元件（波紋管）即保證閥后介質壓力的泄漏和克服壓力不均勻度的補償。螺釘是調整彈簧負荷壓力減壓閥工作性能。
公稱壓力（MPa）
0.6
1.0
1.6
殼體試驗壓力（MPa）
0.9
1.5
2.4
密封試驗壓力（MPa）
最高進口壓力（MPa）
出口壓力范圍（MPa）
0.05-0.4
0.1-0.8
0.1-1.0
壓力特性偏差（MPa）△P2P
GB12244-1989
流量特性偏差（MPa）△P2G
最小壓差（MPa）
0.1
0.15
滲漏量
GB12245-1989
*：殼體試驗不包括波紋管，殼體耐壓試驗時，必須取下波紋管組件后進行。
波紋管減壓閥主要零件材料：
零件名稱
零件材料
閥體、閥蓋
WCB
底蓋
閥座、閥瓣
2Cr13
波紋管
1Cr18N9Ti
波紋管上墊
波紋管下墊
號向座
主閥彈簧
50CrVA
調節彈簧
60S12Mn
波紋管減壓閥流量系數（Cv）：
DN
15
20
25
32
40
50
65
80
100
Cv
1
2.5
4
6.5
9
16
36
64
波紋管減壓閥連接尺寸（PN0.6-1.6MPa）：
公稱通徑DN
外形尺寸
連接尺寸
L
H
H1
PN1.6MPa
0.6/1.0MPa
1.6MPa
D
K
n-Φ
d
C
140
290
90
55
4-12
12
95
4-14
45
14
295
98
105
75
160
110
60
115
85
180
120
70
135
4-18
78
200
325
125
130
145
230
150
280
18
310
380
185
195
8-18
350
170
205
215
155
