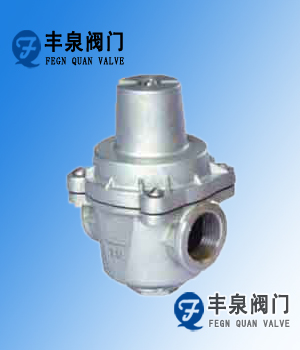

YZ11X不銹鋼支管式減壓閥
支管減壓閥
本公司生產的水用減壓閥主要用于各種建筑給水系統、消防系統、中央空調系統、采暖系統等。它用于支管減壓，可使供水壓力分配更加均衡，避免部分供水超壓，優化高層建筑給水分區。它可代替分區調頻變速水泵，在消防給水系統上可代替分區水泵，用于家用給水系統，可保護所有的水龍頭和其它水器具。
支管減壓閥
霜凍損壞，在寒冷地區應注意保溫。
1. 水流方向裝錯，減壓閥變成止回閥，出口壓力為0。
2. 彈簧擰得太緊，無法關閉，減壓閥將直通P2=P1。
3. 旁通管漏水，使P2偏離設定值，鑒于本減壓閥優越的可靠性和耐久性，建議不安裝亮度通管為宜。
支管減壓閥
出口壓力作用在隔膜底面和閥瓣底面，當它超過彈簧設定值時，壓縮彈簧，使閥瓣關閉。只要下游無水流動，出口壓力將基本保持在設定值（其變化量僅為入口壓力變化量的8%）；當下游用水時，出口壓力下降，彈簧推開隔膜，打開減壓閥。水流連續流通一陣后，減壓閥的開啟產生自阻尼效應，使啟閉動作趨于平穩。
支管減壓閥
采用直接作用隔膜式結構，內部結構非常簡單，無卡阻，性能可靠，經久耐用。 耐臟防水垢,不需過濾器,不需旁通管,配管極其簡單,能節省大量空間和配管成本。 出口壓力精密可調，在一般場合下，可以認為出口壓力不受進口壓力的影響（出口壓力的變化量是△P1的8%）。極佳的水力特性，壓力損失小，減壓比可達成10：1以上。 可滿足多種減壓要求，特別適用于支管減壓系統。
支管減壓閥
類型 |
型號 |
公稱壓力 |
公稱通徑 |
連接形式 |
閥體材料 |
出口壓力（MPa） |
工作℃ |
支管減壓閥 |
YZ11X-16T |
1.6，2.5 |
15~50 |
內螺紋 |
青鋼 |
0.05~0.6（可調） |
80 |
YZ11X-16P |
不銹鋼 |
支管減壓閥
公稱通徑DN（MPa） |
尺寸（MM） |
重量（Kg） |
||||
MM |
in |
A |
B |
C |
φG |
|
15 |
1/2 |
31 |
60 |
76.5 |
59 |
1.2 |
20 |
3/4 |
31 |
75 |
76.5 |
73 |
1.2 |
25 |
1 |
36 |
88 |
85 |
81 |
1.4 |
32 |
11/4 |
42 |
93 |
98 |
81 |
1.5 |
40 |
11/2 |
45 |
98 |
102 |
85 |
2 |
50 |
2 |
54 |
130 |
117 |
98 |
2.65 |
